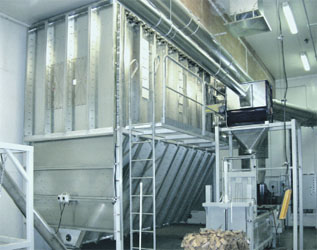

Рукавный фильтр RM предназначен для фильтрования воздушных объемов от 5000 м3/час до 120000 м3/час в непрерывном режиме. Современная система регенерации импульсами сжатого воздуха, при помощи продува сжатым воздухом (6 бар), эффективно очищает фильтрующие рукава, что способствует высокому классу фильтрации воздуха и увеличению продолжительности срока эксплуатации фильтрующих рукавов.
На дне фильтра находится шнековый конвейер и шлюзовый клапан для вывода пыле-отходов из корпуса фильтра.
Замена фильтрующих рукавов выполняется через дверцы для обслуживания на боку корпуса фильтра. Площадка для доступа к дверцам обслуживания, изготовленна из окрашенной стальной балки и оцинкованой решетки. Корпус фильтра изготовлен из оцинкованной стали и не требует ухода.
Фильтр может располагаться как внутри, так и вне помещения.
|
Рукавный фильтр RM лучше всего подходит для фильтрации каменистой пыли (песок, цемент, известь и т.п. - не волокнистой) не зависимо от дисперсности, такая пыль легче всего отделяется от поверхности фильтровального материала в момент регенерации продувкой сжатым воздухом.
Принцип работы фильтра: Воздушно-пылевая смесь подается в нижнюю часть фильтра, к впускному патрубку. Как только поток воздуха попадает в фильтр, скорость его движения снижается, за счёт этого тяжелые частицы отходов падают в нижнюю часть фильтра и оттуда транспортируются шнековым конвейером к выходу из фильтра, где роторный клапан отгружает их на транспортер или контейнер для отходов. Воздух, освобожденный от крупных загрязнений, продолжает двигаться вверх, между фильтрующих рукавов, оставляя на их поверхности более мелкие загрязнения, затем выходит в камеру чистого воздуха, откуда, пройдя по воздуховоду, попадает в вентилятор, а из вентилятора возвращается обратно в рабочую зону или, через шибер <лето-зима>, выбрасывается в атмосферу. О пыли, осевшей на поверхности фильтрующих рукавов, заботится система регенерации.
|
Регенерация фильтрующих рукавов происходит в процессе работы фильтра - его остановки не требуется. Регенерация осуществляется при помощи импульсной продувки порядно. По-завершении рабочей смены осуществляется контрольная регенерация, после остановки вентиляторов, т.е. без подачи пылевоздушной смеси. Процесс регенерации происходит автоматически - по сигналу датчиков перепада давления.
|
Рукавный фильтр RM, работающий на пониженном давлении, позволяет нам использовать вентиляторы с высокой производительностью, сто снижает потребление электроэнергии. Высокая эффективность фильтрации позволяет возвращать очищенный воздух обратно в рабочее помещение. Соответственно отпадает необходимость в компенсирующей приточной системе.
|
Работа оборудования контролируется при помощи температурных датчиков, датчиков перепада давления, датчиков вращения и т.п. Фильтры, работающие с взрывоопасными воздушно-пылевыми смесями, оснащаются взрывобезопасными мембранами, открывающимися в случае возникновения взрыва. Дополнительно поставляем детекторы искры, искрогасители, взрывогасители, противопожарные клапаны.
|
Корпус фильтра и бункера собирается из стальных профилей, оцинкованных горячим способом. Толщина листа - 3 мм. Между собой профили соединяются болтами. Таким образом, полностью отсутствуют очаги возможной коррозии. Широкие боковые <полки> и двойной ряд болтовых соединений гарантируют герметичность и исключительную прочность конструкции.
|
Корпус фильтра и бункера собирается из стандартных секций шириной 600 мм. Модификации имеют различное количество секций от 3-х до 22-х. Начиная с RM-05 предусмотрены впускные секции (пустые, без фильтрующих рукавов), они служат для предварительного осаждения крупной пыли и улавливания крупных отходов, а также более равномерного распределения воздушных потоков.
В стандартном варианте бункер фильтра оборудуется шнеком и устройством непрерывной выгрузки (шлюзовым затвором), однако возможны другие исполнения - например выгрузка в мешки и т.п. Вместе с фильтром поставляется площадка для обслуживания.
|
Маркировка фильтров RM 15-3-2000
RM - марка фильтра 15 - количество фильтрующих секций 3 - количество впускных секций 2000 - длина рукава (мм)
|
|
Тип | Количество фильтрующих секций | Количество
впускных секций | Длина
(мм) | Ширина
(мм) | Высота
(мм) | Фильтрующая
площадь(м2) | Ориентировочная
производительность
(м3/ч)* |
|
| RM 03-0-2000 | 3 | 0 | 2100 | 2700 | 5370 | 99 | 5940 | RM 04-0-2000 | 4 | 0 | 2700 | 2700 | 5370 | 132 | 7920 | RM 05-0-2000 | 5 | 0 | 3300 | 2700 | 5370 | 165 | 9900 | RM 05-1-2000 | 5 | 1 | 3900 | 2700 | 5370 | 165 | 9900 | RM 06-2-2000 | 6 | 2 | 5100 | 2700 | 5370 | 198 | 11880 | RM 07-2-2000 | 7 | 2 | 5700 | 2700 | 5370 | 231 | 13860 | RM 08-2-2000 | 8 | 2 | 6300 | 2700 | 5370 | 264 | 15840 | RM 09-2-2000 | 9 | 2 | 6900 | 2700 | 5370 | 297 | 17820 | RM 10-2-2000 | 10 | 2 | 7500 | 2700 | 5370 | 330 | 19800 | RM 11-2-2000 | 11 | 2 | 8100 | 2700 | 5370 | 363 | 21780 | RM 12-3-2000 | 12 | 3 | 9300 | 2700 | 5370 | 396 | 23760 | RM 13-3-2000 | 13 | 3 | 9900 | 2700 | 5370 | 429 | 25740 | RM 14-3-2000 | 14 | 3 | 10500 | 2700 | 5370 | 462 | 27720 | RM 15-3-2000 | 15 | 3 | 11100 | 2700 | 5370 | 495 | 29700 | RM 16-3-2000 | 16 | 3 | 11700 | 2700 | 5370 | 528 | 31680 | RM 17-3-2000 | 17 | 3 | 12300 | 2700 | 5370 | 561 | 33660 | RM 04-2-3600 | 4 | 2 | 3900 | 2700 | 8150 | 244 | 14640 | RM 05-2-3600 | 5 | 2 | 4500 | 2700 | 8150 | 305 | 18300 | RM 06-2-3600 | 6 | 2 | 5100 | 2700 | 8150 | 366 | 21960 | RM 07-2-3600 | 7 | 2 | 5700 | 2700 | 8150 | 427 | 25620 | RM 08-3-3600 | 8 | 3 | 6900 | 2700 | 8150 | 488 | 29280 | RM 09-3-3600 | 9 | 3 | 7500 | 2700 | 8150 | 549 | 32940 | RM 10-3-3600 | 10 | 3 | 8100 | 2700 | 8150 | 610 | 36600 | RM 11-3-3600 | 11 | 3 | 8700 | 2700 | 8150 | 671 | 40260 | RM 12-3-3600 | 12 | 3 | 9300 | 2700 | 8150 | 732 | 43920 | RM 13-3-3600 | 13 | 3 | 9900 | 2700 | 8150 | 793 | 47580 | RM 14-4-3600 | 14 | 4 | 11100 | 2700 | 8150 | 854 | 51240 | RM 15-4-3600 | 15 | 4 | 11700 | 2700 | 8150 | 915 | 54900 | RM 16-5-3600 | 16 | 5 | 12900 | 2700 | 8150 | 976 | 58560 | RM 17-5-3600 | 17 | 5 | 13500 | 2700 | 8150 | 1037 | 62220 |
|
* Ориентировочная производительность является условной величиной.
|

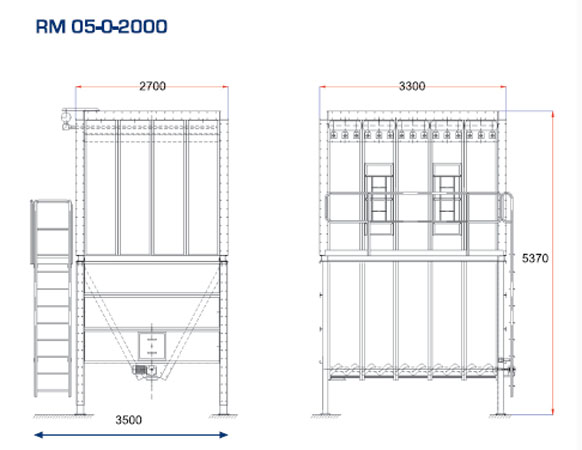

В качестве примера приведен чертеж воздушного фильтра: RM 05-0-2000 (длина фильтрующих рукавов - 2 м, площадка обслуживания расположена вдоль фильтра).
|
Производительность фильтра в конкретных условиях зависит от физико-химических свойств пыли, ее дисперсности, содержания в воздухе, требований к очищенному воздуху и других параметров. Грамотный подбор оборудования возможен только специалистом на основании заполненных опросных листов.
Для грамотного подбора оборудования и достижения гарантированного результата, пожалуйста, обратитесь к нашим специалистам в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
|
|
