EM/E - Преобразователь температуры жидкостей и газов с латунной погружной гильзой, IP65, 16 бар. FuehlerSysteme (Германия).

Предназначен для высокоточного контроля температуры жидкостей и газов с рабочим давлением макс. 16 бар. Имеет преобразователь сигнала 0...10 В (3-х провод.) или 4...20 мА (2-х провод.).
Прочный пластиковый корпус, IP65.
Погружная гильза из никелированной латуни c резьбой G 1/2 дюйма, поставляемая в комплекте, дает возможность устанавливать ввинчиваемый датчик температуры непосредственно в резервуаре или трубопроводе.
Изм. элемент защищен трубкой из нержавеющей стали.

Прибор имеет 11 диапазонов измерения: -50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (диапазон выбирается встроенным DIP-переключателем).
Измерительный элемент: Pt100 DIN B. При техническом обслуживании измерительный элемент датчика может быть легко и быстро заменен. Есть модели с дисплеем.

Качество продукта "Made in Germany"

Напряжение питания (выход 0-10 В):	24 В перем./пост. тока (+/- 5%)


Аналоговый выход 0-10 В:	3-х проводное подключение, мин. нагрузочное сопротивление 100 кОм
Напряжение питания (выход 4....20 мА):	10...30В пост. тока, (Ubmin = 10V + Rload*0,02A)
Аналоговый выход 4-20 мA:	2-х проводное подключение (преобразователь), макс. Rнагрузки(Ом) = (+Ub-10V)/0,02A
Точность:	± 0,2K + макс. 3% от собственного значения
Диапазон измерения:	11 диапазонов измерения (выбираются встроенным DIP-переключателем)
Диапазоны измеряемой температуры:	-50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (другие по запросу)
Рабочая температура измерительного элемента:	-30...+150°C
Рабочая температура электроники:	-30...+70°C
Рабочий диапазон отн. влажности r.H.:	0...98% r.H., без образования конденсата
Измерительный элемент:	Pt100 DIN EN 60751, Класс B

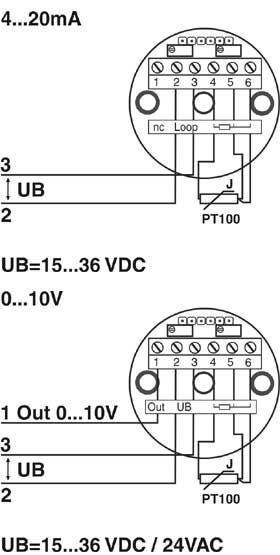

Электрическое подключение:	винтовой зажим до 1.5 мм2
Кабельный ввод:	Гермоввод PG11
Монтаж:	фиксация крепежным винтом в погружной гильзе
Корпус:	пластиковый (полиамид), съемная лицевая часть с фиксирующими винтами
Цвет:	Белый (RAL 9010)
Класс защиты:	IP65

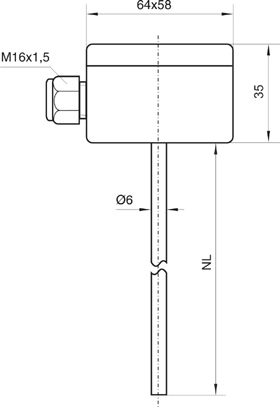

Размер корпуса:	Д 64 x Ш 58 x В 34,5 мм
Погружная гильза:	никелированная латунь, внешний диаметр = 10 мм, G 1/2 дюйма, максимальное давление 16 бар
Защитная гильза:	нержавеющая сталь, внешний диаметр = 6 мм
Нормы:	соответствие стандартам СЕ, ГОСТ РФ, электромагнитная совместимость согласно EN 61326-1 2006, директива 89/336/EWG
Температура хранения:	-20...+50°C
Дисплей:	Доступны модели с жидкокристалическим дисплеем (для отображения текущих значений измеряемой температуры) и без дисплея

Модель	Диапазон измерения (предустановленный)	Выход	Длина изм. элемента	Вариант	Сертификат


EM/E-I100	0...+100°C	4-20 мA	100 мм	без дисплея	СЕ, ГОСТ
EM/E-I100D	0...+100°C	4-20 мA	100 мм	с дисплеем	СЕ, ГОСТ
EM/E-I150	0...+100°C	4-20 мA	150 мм	без дисплея	СЕ, ГОСТ
EM/E-I150D	0...+100°C	4-20 мA	150 мм	с дисплеем	СЕ, ГОСТ
EM/E-I200	0...+100°C	4-20 мA	200 мм	без дисплея	СЕ, ГОСТ
EM/E-I200D	0...+100°C	4-20 мA	200 мм	с дисплеем	СЕ, ГОСТ
EM/E-I250	0...+100°C	4-20 мA	250 мм	без дисплея	СЕ, ГОСТ
EM/E-I250D	0...+100°C	4-20 мA	250 мм	с дисплеем	СЕ, ГОСТ
EM/E-I300	0...+100°C	4-20 мA	300 мм	без дисплея	СЕ, ГОСТ
EM/E-I300D	0...+100°C	4-20 мA	300 мм	с дисплеем	СЕ, ГОСТ
EM/E-I350	0...+100°C	4-20 мA	350 мм	без дисплея	СЕ, ГОСТ
EM/E-I350D	0...+100°C	4-20 мA	350 мм	с дисплеем	СЕ, ГОСТ
EM/E-I400	0...+100°C	4-20 мA	400 мм	без дисплея	СЕ, ГОСТ
EM/E-I400D	0...+100°C	4-20 мA	400 мм	с дисплеем	СЕ, ГОСТ
EM/E-U100	0...+100°C	0-10 В	100 мм	без дисплея	СЕ, ГОСТ
EM/E-U100D	0...+100°C	0-10 В	100 мм	с дисплеем	СЕ, ГОСТ
EM/E-U150	0...+100°C	0-10 В	150 мм	без дисплея	СЕ, ГОСТ
EM/E-U150D	0...+100°C	0-10 В	150 мм	с дисплеем	СЕ, ГОСТ
EM/E-U200	0...+100°C	0-10 В	200 мм	без дисплея	СЕ, ГОСТ
EM/E-U200D	0...+100°C	0-10 В	200 мм	с дисплеем	СЕ, ГОСТ
EM/E-U250	0...+100°C	0-10 В	250 мм	без дисплея	СЕ, ГОСТ
EM/E-U250D	0...+100°C	0-10 В	250 мм	с дисплеем	СЕ, ГОСТ
EM/E-U300	0...+100°C	0-10 В	300 мм	без дисплея	СЕ, ГОСТ
EM/E-U300D	0...+100°C	0-10 В	300 мм	с дисплеем	СЕ, ГОСТ
EM/E-U350	0...+100°C	0-10 В	350 мм	без дисплея	СЕ, ГОСТ
EM/E-U350D	0...+100°C	0-10 В	350 мм	с дисплеем	СЕ, ГОСТ
EM/E-U400	0...+100°C	0-10 В	400 мм	без дисплея	СЕ, ГОСТ
EM/E-U400D	0...+100°C	0-10 В	400 мм	с дисплеем	СЕ, ГОСТ

Преобразователь Температуры 0-10 В / 4...20 мА
Обзор модели на русском языке.

- 16 диапазонов измерения температуры
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- высокая точность измерений
- быстрый и легкий монтаж

Скачать буклет (.pdf, 1126 Кб)

Качество продукта "Made in Germany"
