UKFT/A - Универсальный датчик Влажности / Температуры с преобразователем 0-10 В / 4:20 мA - Канальный
UKFT/A - Универсальный датчик Влажности / Температуры с преобразователем 0-10 В / 4:20 мA - Канальный



UKFT/A - универсальный 2-х канальный измеритель параметров влажности воздуха и температуры с преобразователем выходного сигнала. Прибор измеряет температуру воздуха (1-й канал) и, по выбору, относительную влажность, абсолютную влажность, влагосодержание или температуру точки росы (2-й канал). Измеренные сигналы температуры и параметров влажности преобразуются в линейные активные выходные сигналы 0-10 В или 4-20 мA.

Выбор измеряемого параметра влажности воздуха по 2-му каналу осуществляется встроенным DIP-переключателем: Относительная влажность, % r.H., Абсолютная влажность, г/м3, Влагосодержание, г/кг, Температура точки росы, °C TP. Измерительные элементы влажности и температуры защищены от загрязнения и осадков накручивающимся фильтром из нержавеющей стали с влагопроводящей вставкой (sinter filter).
Для поддержания высокой точности измерений в течение длительного периода времени, кривая выходного сигнала преобразователя влажности и температуры может подвергаться коррекции с помощью встроенного контроллера (offset controller).

Модель UKFT/A специально разработана для установки в канале воздуховода для контроля и/или наблюдения параметров температуры и влажности воздуха в системах вентиляции и микроклимата.



Качество продукта "Made in Germany"



Технические характеристики:
Тип измерительного элемента:
емкостный датчик влажности
Защита измерительного элемента:
фильтр из нержавеющей стали, заполненный спрессованным влагопроводящим порошком
Напряжение питания моделей с выходом 0-10 В:
24 В AC/DC (+ 5%), потребляемый ток 10 мA
Выход 0-10 В
Параметров влажности/ Температуры:
3-х проводное подключение, рабочая нагрузка <0,1 мA
Напряжение питания моделей с выходом 4...20 мA:
15...36 В постоянного тока, потребляемый ток max. 20 мA
Выход 4...20 мA
Параметров влажности/ Температуры:
2-х проводное подключение (transmitter), сопротивление нагрузки <500 Oм
Относительная влажность r.H.:

Диапазон измерения:
0...100% относительной влажности r.H.
Рабочий диапазон:
0...99% относительной влажности r.H.
Точность:
< 3% r.H. (в диапазоне 30%...70% отн. влажности при 20°C, в остальных < 5% отн. влажности)
Долговременная стабильность:
+ 1% / год
Температурная зависимость при 55% r.H.:
< 0,02% r.H. / °C (для моделей с выходом 0-10 В)
Температурная зависимость при 55% r.H.:
< 0,04% r.H. / °C (для моделей с выходом 4...20 мA)


Абсолютная влажность:

Диапазон измерения:
2 диапазона: 0...50 г/м3 и 0...80 г/м3 выбираются DIP-переключателем (значение вычисляется блоком электроники на основании измеренных значений r.H. и T °C)
Точность:
< 1 г/м3 (в диапазоне 30%...70% относительной влажности при 20°C)


Влагосодержание:

Диапазон измерения:
2 диапазона: 0...50 г/кг и 0...80 г/кг выбираются DIP-переключателем (значение вычисляется блоком электроники на основании измеренных значений r.H. и T °C)
Точность:
< 1 г/кг (в диапазоне 30%...70% относительной влажности при 20°C)


Температура точки росы:

Диапазон измерения:
3 диапазона: -20...+50°C TP, -20...+80°C TP, 0...+50°C TP выбираются DIP-переключателем (значение вычисляется блоком электроники на основании измеренных значений температуры воздуха и температуры, при которой начинает образовываться конденсат)
Точность:
< 1,5 K (в диапазоне 30%...70% относительной влажности при 20°C)


Температура воздуха:

Диапазон измерения:
-30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C выбирается DIP-переключателем
Точность:
< 0,3K (для диапазона температур 10...40°C, для не вошедших в диапазон значений < 0,5 K)
Температурная зависимость при 20°C:
< 0,05°C / 10 K (для моделей с выходом 0-10 В)
Температурная зависимость при 20°C:
< 0,07°C / 10 K (для моделей с выходом 4...20 мA)
Скорость потока:
< 2 м/с
Электрическое подключение:
винтовой зажим, диаметр кабеля до 1.5 мм
Корпус:
ударопрочный пластик
Защитная трубка:
алюминий, 16 x 220 мм
Класс защиты:
IP65
Стандарты:
Сертификаты CE, ГОСТ, EMC (электромагнитная совместимость) в соответствии с EN 61326+A1+A2, директива EMC 89/336/EWG
Рабочая температура электроники:
-20...+50°C
Температура хранения:
0...+50°C
Дисплей:
Доступны модели с ЖК дисплеем для отображения в реальном времени измеренных значений параметров влажности и температуры



Модели:
Модель
Выход температуры
Выход:
Относительная влажность, % r.H.,
Абсолютная влажность, г/м3,
Влагосодержание, г/кг,
Температура точки росы, °C TP
Напряжение питания
Дисплей
Сертификат
UKFT/A-I
4...20 мA
4...20 мA
15...36 В пост. тока
Без дисплея
СЕ, ГОСТ
UKFT/A-ID
4...20 мA
4...20 мA
15...36 В пост. тока
С дисплеем
СЕ, ГОСТ
UKFT/A-U
0-10 В
0-10 В
24 В AC/DC
Без дисплея
СЕ, ГОСТ
UKFT/A-UD
0-10 В
0-10 В
24 В AC/DC
С дисплеем
СЕ, ГОСТ

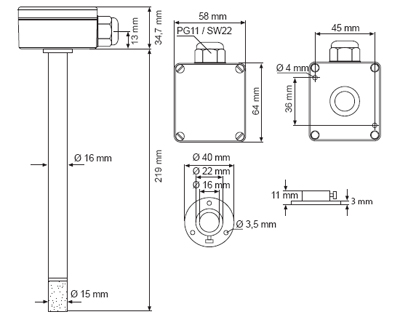

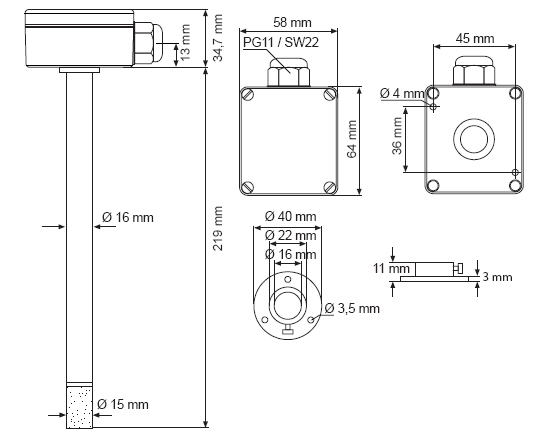

Чертеж с размерами:

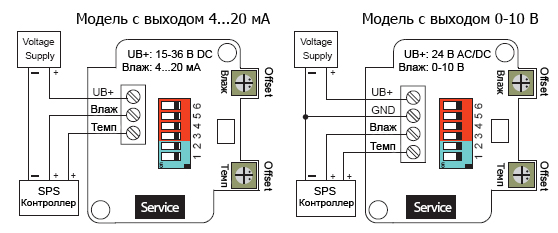

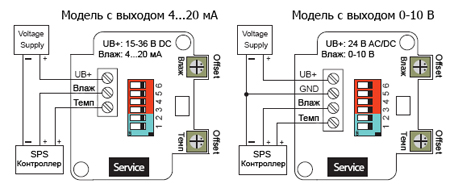

Электрическая схема подключения:





Принцип измерения относительной влажности:

Емкостные датчики влажности: Емкостные датчики влажности не дороги, просты в эксплуатации и обеспечивают очень точные показания. Основа этих датчиков - емкостные влагочувствительные элементы. Маленькая, тонкая стеклянная или керамическая подложка является основой для электродной системы влагочувствительного полимерного слоя и слоя золота, который проницаем для паров воды. Учитывая тот факт, что полимерный гигроскопический слой может впитывать молекулы воды, которые изменяют их относительную диэлектрическую проницаемость, эта система представляет собой влагозависимый конденсатор. Емкость этого конденсатора является мерой относительной влажности окружающего его воздуха.

Изменение емкости датчика влажности конвертируется в выходной электрический сигнал электроникой, которая располагается непосредственно возле влагочувствительного элемента датчика. Таким образом, при объединении этих двух элементов получается емкостной датчик влажности, который откалиброван по стандартам влажности. Достигаемая степень точности, которая существенно зависит от линейности отклонений, гистерезиса и температурной зависимости, составляет < 3% при 20°C в диапазоне 30%...70% r.H., в остальных случаях < 5% r.H. (относительной влажности).

Емкостные датчики влажности, производимые компанией FuehlerSysteme eNET InternationalR могут быть использованы во всем спектре влажности, т.е. от 0% до 100%, они устойчивы к оттаиванию и могут быть использованы в температурном диапазоне от -20°С до +50°С.
