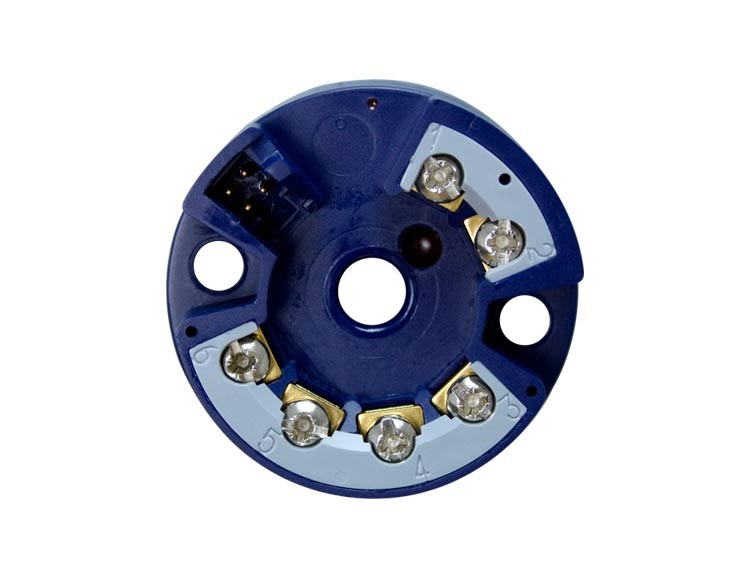

TM/G – Программируемый измерительный преобразователь для термопар Тип K, J, В-формы, 0-10В / 4…20 мA
TM/G – Программируемый измерительный преобразователь для термопар Тип K, Тип J, встраиваемый в головку датчика В-формы, 0-10В / 4…20 мA



Предназначенный для промышленного использования аналоговый измерительный преобразователь TM/G с цифровой настройкой соответствует европейским нормам по обеспечению электромагнитной совместимости (ЭМС). Измерительный преобразователь измеряет температуру с помощью подключаемого ко входу термометра сопротивления или термоэлемента/термопары (2-х, 3-х или 4-х проводная схема подключения). С помощью компьютерной программы можно произвольно компоновать любые типы датчиков, типы подключений и диапазоны измерений. Выходной сигнал температуры 4…20 мА является линейным. Диапазоны измерений – См. таблицу «Модели».

Компактная конструкция преобразователя TM/G позволила интегрировать преобразователь в головку датчика В-формы, т.о. преобразователь TM/G является заменяемым элементом при техническом обслуживании термопар и температурных датчиков В-формы, доступ к измерительным элементам которых ограничен. Заменив только электронику, вы восстанавливаете систему и экономите деньги.

Качество продукта "Made in Germany"





Технические характеристики:
Измерительный вход:
Термопары типов B, E, J, K, L, N, R, S, T, U, MoRe5-MoRe41, D, C;
Резистивные датчики Pt100 (DIN EN 60751), Pt500, Pt1000, Ni100, Ni500, Ni1000
Минимальный измерительный интервал:
Термопары: 50 K (Тип E, J, K, L, N, T, U), другие типы 500 K;
Резистивные датчики: 10 K
Долговременная стабильность:
±0,1 K/год (при условии калибровки)
Сопротивление изоляции измерительного элемента:
при 3-х проводной или 4-х проводной схеме <= 11 Ом на каждый провод, при 2-проводном подключении: измерительное сопротивление + <= 22 Ом сопротивление внешних межсоединений
Тип подключения:
2-, 3- или 4-х проводное подключение
Измерительный ток:
Термопара: 350 мА; резистивные датчики: < 0,6 мА
Открытые концы спая электропроводных материалов термопары
Pt 100 внутренний или внешний холодный спай (регулируемый в диапазоне 0...80°C)
Точность измерения термоэдс на открытых концах спая термопары:
±1 K
Частота опроса:
> 1 измерения в секунду
Напряжение питания:
8...35 В постоянного тока (2-, 3- или 4-х проводное подключение)
Аналоговый выход:
4...20 мA (Rb = Ub - 8V) / 0,022A) или реверсированный 20...4 мA
Электрическое подключение:
винтовой зажим макс. 1.75 мм2
Защита изм. элемента от короткого замыкания:
<= 3,5 мA
Корпус:
поликарбонат (литой)
Виброустойчивость:
в соответствии с GL Characteristic 2
Вес:
40 г
Класс защиты:
IP54 (внутри головки В-формы) / IP00 (в случае открытой установки)
Специальная функция:
вход гальванически развязан с выходом
Рабочий диапазон относительной влажности (r.H.):
0...95% относительной влажности (r.H.)
Рабочая температура электроники:
-30...+70 °C
Температура хранения:
-20...+70 °C
Монтажное положение:
любое
Электромагнитная совместимость:
соответствие стандартам CE,электромагнитная совместимость в соотв. с EN 61326+A1+A2, EMC директива 89/336/EWG, ГОСТ, RoHS





Модели:
Модель
Напряжение
питания
Диапазон
измерения
Измерительный
вход
Измерительный
выход
Сертификат
TM/G-I10
8...35 V DC
-50...+250°C
тип K
4...20 мA
СЕ, ГОСТ
TM/G-I20
8...35 V DC
-50...+500°C
тип K
4...20 мA
СЕ, ГОСТ
TM/G-I30
8...35 V DC
-200...+600°C
тип K
4...20 мA
СЕ, ГОСТ
TM/G-I40
8...35 V DC
-200...+1000°C
тип K
4...20 мA
СЕ, ГОСТ
TM/G-I50
8...35 V DC
-50...+250°C
тип J
4...20 мA
СЕ, ГОСТ
TM/G-I60
8...35 V DC
-50...+500°C
тип J
4...20 мA
СЕ, ГОСТ
TM/G-I70
8...35 V DC
-200...+600°C
тип J
4...20 мA
СЕ, ГОСТ
TM/G-I80
8...35 V DC
-200...+850°C
тип J
4...20 мA
СЕ, ГОСТ
