LF2/E - Накладной датчик температуры в герметичном корпусе
Накладной датчик температуры предназначен для измерения температуры поверхности и широко применяется в сфере HVAC (отопление, вентиляция и климатизация) для измерения температуры теплоносителя в трубах и контроля температуры обратной воды на выходе калорифера или охладителя. Диапазон измеряемой температуры: -30...+110°С. Датчик может крепиться винтовым хомутом, поставляемым в комплекте, к трубе или на поверхности неподвижных объектов. Прочный корпус позволяет использовать датчик в жестких условиях эксплуатации. Измерение температуры осуществляется через контактную поверхность нижей части датчика. Стандартным является соединительный кабель длиной 2 м.
Качество продукта "Made in Germany"
Технические характеристики:
Измерительный элемент:
Pt100, Pt500, Pt1000, Ni1000, KTY, NTC, LM235Z (другие по запросу)
Диапазон измерения:
-30...+110°C
Измеряемый ток:
1 мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В пост. тока
Способ подсоединения:
винтовой зажим до 1.5 мм2
Способ крепления:
винтовой хомут (d= 1/4 - 3 дюйма) поставляется в комплекте
Кабельный ввод:
М16
Тип подключения:
2-х проводное
Корпус:
пластиковый
Размер корпуса:
64 х 58 х 36 мм
Цвет:
белый
Класс защиты:
IP65
Температура хранения:
-30...+50 °C
Рабочая температура:
-30...+110 °C
Модели:
Модель
Измерительный элемент:
Сертификат
LF2/E-10
Pt100
CE, ГОСТ
LF2/E-15
Pt500
CE, ГОСТ
LF2/E-20
Pt1000
CE, ГОСТ
LF2/E-30
Ni1000
CE, ГОСТ
LF2/E-40
Ni1000TK5000
CE, ГОСТ
LF2/E-50
NTC1,8k
CE, ГОСТ
LF2/E-60
LM235Z
CE, ГОСТ
LF2/E-70
NTC20k
CE, ГОСТ
LF2/E-80
NTC10k
CE, ГОСТ
LF2/E-81
KTY 81-110
CE, ГОСТ
LF2/E-82
KTY 81-121
CE, ГОСТ
LF2/E-83
KTY 81-210 (KTY 10-6)
CE, ГОСТ
Электрическая схема подключения

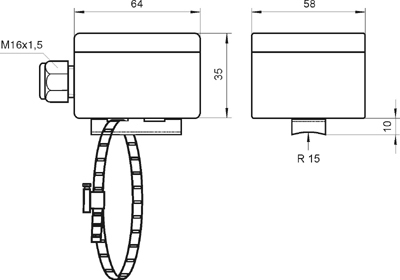

Чертеж с размерами
