RRF(P)/A - Датчик относительной влажности - маятниковый - для объемных помещений, IP65
RRF(P)/A - Датчик относительной влажности - маятниковый - для объемных помещений, IP65



Измерительный прибор регистрирует относительную влажность воздуха окружающей среды с помощью емкостного сенсора. Датчик преобразует эти измерения в стандартизированный сигнал выхода, который готов к дальнейшей обработке. Прибор рассчитан для работы с напряжением питания 15... 36В постоянного тока.

Измерительный зонд (маятниковый) соединен с электроникой кабелем (длина до 10 м). Это позволяет использовать прибор в труднодоступных местах и объемных помещениях. Сенсорный элемент защищен фильтром. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.

Диапазон измерения: 0...100% относительной влажности. Датчик поставляется с выходом тока или напряжения: 0...10В (3-х проводное подключение) или 4...20мА (2-х проводное подключение).

Качество продукта "Made in Germany"





Технические характеристики:
Диапазон измерения:
0...100% относительной влажности
Напряжение питания 0-10В:
24В AC/DC (+/- 10%)
Напряжение питания 4...20мA:
15...36В постоянного тока
Погрешность:
< 3% r.H. (в диапазоне 30%...70% относительной влажности при 20°C, в остальных < 5% относительной влажности)
Долговременная стабильность:
+1% / год
Выход относительной влажности:
0-10 В (для моделей с выходом напряжения, R < 0,1 мА)
Выход относительной влажности:
4...20 мA (для моделей с выходом тока, сопротивление < 500 Ом)
Потребление тока для моделей с выходом 0-10 В:
10 мА
Потребление тока для моделей с выходом 4...20 мA:
до 20 мА
Температурная зависимость при 55% r.H.:
< 0,02% r.H. / °C (для моделей с выходом 0-10 В)
Температурная зависимость при 55% r.H.:
< 0,04% r.H. / °C (для моделей с выходом 4...20 мA)



Общие характеристики:
Класс защиты:
IP65 (серия электроники), для моделей с дисплеем IP30
Электрическое подключение:
винтовой зажим, диаметр кабеля до 1.5 мм
Корпус/цвет:
пластиковый/белый
Зонд:
диаметр 10 мм или 16 мм, длина около 200 мм
Длина кабеля:
см. таблицу "Модели" (длина между электроникой и маятником)
Электромагнитная совместимость:
EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010 часть 1
Рабочая температура электроники:
0...+50°C
Рабочий диапазон отн. влажности:
0...99% относительной влажности
Скорость потока:
< 2 м/с
Температура хранения:
0...+50°C
Защита измерительного элемента:
фильтр из нержавеющей стали, навинчиваемый
Испытания:
2-дневные испытания до поставки на заводе-изготовителе
Дисплей:
Доступны модели с ЖК-дисплеем для отображения измеренных значений относительной влажности в реальном времени.



Модели:
Модель
Длина кабеля
Выход относительной влажности
Сертификат
Дисплей
RRF(P)/A-I02
2 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-I02D
2 м
0...100%
СЕ, ГОСТ
С дисплеем
RRF(P)/A-I05
5 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-I05D
5 м
0...100%
СЕ, ГОСТ
С дисплеем
RRF(P)/A-I07
7 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-I10
10 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-U02
2 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-U02D
2 м
0...100%
СЕ, ГОСТ
С дисплеем
RRF(P)/A-U05
5 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-U05D
5 м
0...100%
СЕ, ГОСТ
С дисплеем
RRF(P)/A-U07
7 м
0...100%
СЕ, ГОСТ
Без дисплея
RRF(P)/A-U10
10 м
0...100%
СЕ, ГОСТ
Без дисплея





Электрическая схема подключения

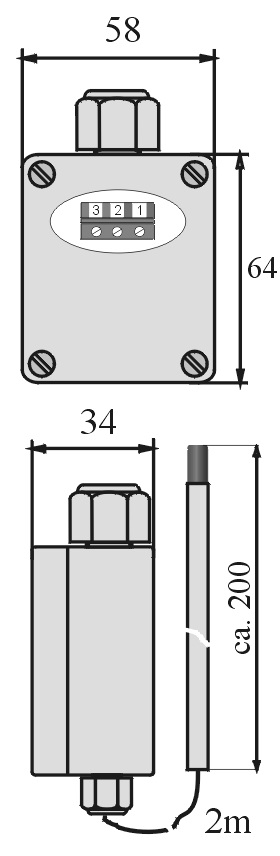

Чертеж с размерами





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
