RAFT/A - Датчик относительной влажности и температуры наружного воздуха, активный, IP65



Прибор разработан для наружного применения при температуре от -20 до +80°C. Датчик имеет 2 активных измерительных канала: канал измерения относительной влажности и канал измерения температуры. Измерительный прибор регистрирует относительную влажность воздуха окружающей среды с помощью емкостного сенсора. Датчик преобразует эти измерения в стандартизированные сигналы на 2 выходах, которые готовы к дальнейшей обработке.

Диапазон измерения: 0...100% отн. влажности. Диапазон измерения температуры: -30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C (диапазон задается DIP-переключателем на электронной плате прибора). Датчик поставляется с выходом тока или напряжения: 0...10В (3-х провод.) или 4...20мА (2-х провод.). Прибор рассчитан для работы с напряжением питания 15... 36В постоянного тока.

Сенсорный элемент защищен фильтром, который может сниматься для чистки. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.



Качество продукта "Made in Germany"





Технические характеристики:
Относительная влажность:
Диапазон измерения:0...100% относительной влажности
Погрешность:< 3% отн. влажности (при 20°C в диапазоне 40%...60% отн. влажности, в остальных < 5% отн. влажности)
Долговременная стабильность:+1% / год
Выход относительной влажности 0-10В:0-10В (с выходом напряжения, R < 0,1мА)
Выход относительной влажности 4...20 мА:4...20 мА (с выходом тока, сопротивление < 500 Ом)
Температурная зависимость при 55% отн. влажности:< 0.02% отн. влажности/ °C (с выходом напряжения)
Температурная зависимость при 55% отн. влажности:< 0.04% отн. влажности/ °C (с выходом тока)
Температура:
Диапазон измерения:-30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C задается DIP-переключателем на электронной плате прибора
Погрешность:< 0.3К (в диапазоне 40...60°C , в остальных < 0.5К)
Выход температуры 0-10В:0-10В (с выходом напряжения, R < 0,1мА)
Выход температуры 4...20 мА:4...20 мА (с выходом тока, сопротивление < 500 Ом)
Погрешность температуры при 20°C:< 0.05°C/ 10К (с выходом напряжения)
Погрешность температуры при 20°C:< 0.07°C/ 10К (с выходом тока)
Общие характеристики:

Напряжение питания 0-10В:
24В AC/DC (+/- 10%)
Напряжение питания 4...20мA:
15...36В постоянного тока
Потребление тока, выход 0-10В:
10 мА (с выходом напряжения)
Потребление тока, выход 4...20 мА:
до 40 мА (с выходом тока)
Электрическое подключение:
винтовой зажим, диаметр кабеля до 1.5мм
Корпус/цвет:
пластиковый/ белый (RAL 9010)
Класс защиты:
IP65 (серия электроники)
Электромагнитная совместимость:
EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010, часть 1
Рабочая температура электроники:
-20...+50°C
Рабочая температура измерительного элемента:
-20...+80°C
Рабочий диапазон относительной влажности:
0...99% относительной влажности
Температура хранения:
0...+50°С
Скорость потока:
< 2 м/с
Защита измерительного элемента:
измерительный элемент защищен фильтром (навинчивающимся)
Испытания:
2-дневные испытания до поставки на заводе-изготовителе
Дисплей:
Доступны модели с ЖК дисплеем для отображения в реальном времени измеренных значений влажности и температуры



Модели:
Модель
Напряжение питания
Выход отн. влажности
Выход температуры
Дисплей
Сертификат
RAFT/A-I
15...36В DC
4...20 мA
4...20 мA
Без дисплея
СЕ, ГОСТ
RAFT/A-ID
15...36В DC
4...20 мA
4...20 мA
С дисплеем
СЕ, ГОСТ
RAFT/A-U
24В AC/DC
0-10В
0-10В
Без дисплея
СЕ, ГОСТ
RAFT/A-UD
24В AC/DC
0-10В
0-10В
С дисплеем
СЕ, ГОСТ

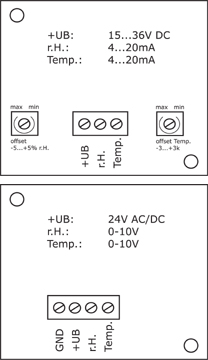

Электрическая схема подключения



Чертеж с размерами





Качество продукта "Made in Germany"
