KW/A - Реле контроля выпадения конденсата, датчик выпадения конденсата с выходом 0-10В. FuehlerSysteme (Германия).

Реле контроля выпадения конденсата KW/A-R предназначено для предотвращения образования конденсата на контролируемой поверхности при температуре, близкой к точке росы (начало процесса выпадения конденсата).

Реле контроля выпадения конденсата KW/A-R контролирует превышение граничного значения относительной влажности поверхности объекта, к которому оно подсоединено, определяет факт выпадения конденсата и, при правильном выборе граничного значения, даже предотвращает его выпадение, активизируя регулирующее воздействие.
Граничное значение задается с помощью поворотного (270°) настраиваемого регулятора в диапазоне 90...100% относительной влажности. Заводская уставка - 95% относ. влажности.

Датчик выпадения конденсата с выходом 0-10В KW/A-G, KW/A-U предназначен для измерения образования конденсата на контролируемой поверхности при температуре, близкой к точке росы (начало процесса выпадения конденсата). Датчик выдает постоянный сигнал 0-10В для дальнейшей обработки.

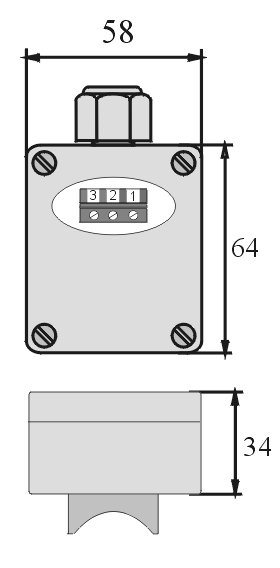

У обоих приборов сенсорный элемент размещен в контактном блоке и защищен специальной пластиной. Геометрическая форма контактного блока позволяет монтировать прибор непосредственно к трубам. Хомут, необходимый для крепления реле на трубе, поставляется в комплекте.

Качество продукта "Made in Germany"

Реле контроля выпадения конденсата KW/A-R контролирует факт выпадения конденсата и активизирует регулирующее воздействие;
Датчик выпадения конденсата с выходом 0-10В KW/A-G, KW/A-U измеряет образование конденсата на контролируемой поверхности и выдает постоянный сигнал 0-10В для дальнейшей обработки;
по запросу доступны модели с LCD-дисплеем для отображения текущего значения относительной влажности;
сенсорный измерительный элемент размещен в контактном блоке и защищен фильтром;
каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.

Напряжение питания:	24В AC/DC (+ 10%)


Диапазон измерения относительной влажности:	0...100% r.H. (KW/A-U), 80%...100% r.H. (KW/A-G, KW/A-R)
Точность:	+ 3% относительной влажности
Долговременная стабильность:	+1% / год
Выход KW/A-R:	реле (джампером устанавливается как НО-нормально открытый контакт или НЗ-нормально закрытый контакт )
Выход KW/A-G:	Сигнал выхода 0/10В (0 - при отн. влажности < граничного значения, 10 В - при отн. влажности => граничного значения)
Выход KW/A-U:	Сигнал выхода 0...10В (0...100% отн. влажности)
Гистерезис:	2% отн.влажности
Потребление тока:	до 20 мА




Электрическое подключение:	винтовой зажим, диаметр кабеля до 1.5 мм
Корпус/цвет:	пластиковый/ белый
Класс защиты:	IP65
Электромагнитная совместимость:	EN 61326-1997 +A1-1998 +A2-2001 (CE) по DIN EN 61010 часть 1
Рабочая температура электроники:	-20...+50°C
Рабочий диапазон отн. влажности:	0...99% отн. влажности
Скорость потока:	< 2 м/с
Температура хранения:	0...+50°C

Модель	Напряжение питания	Диапазон относительной влажности	Выход	Сертификат


KW/A-G	24В AC/DC	80...100% r.H.	0-10В	СЕ, ГОСТ
KW/A-R	24В AC/DC	80...100% r.H.	реле	СЕ, ГОСТ
KW/A-U	24В AC/DC	0...100% r.H	0-10В	СЕ, ГОСТ

Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
