Продукция
Реле потока воздуха

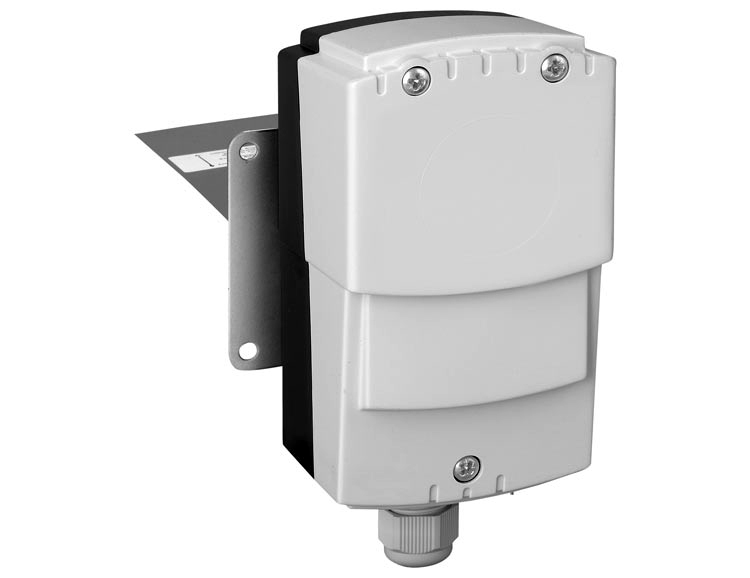

WFR/N - Механическое реле потока воздуха

Механическое реле потока воздуха WFR/N применяется в системах вентиляции, кондиционирования и отопления для отслеживания воздушных и газовых потоков в воздуховодах, для контроля работы вентиляторов, в установках кондиционирования и воздушного обогрева.

Прибор обнаруживает наличие потока с помощью лепестковой пластины, устанавливаемой в контролируемой среде. Если скорость потока ниже установленного значения отсечки, лепестковая пластина воздействует на переключатель с сухим контактом (15 (8) A, 24-250В) и контакты переключателя 1−4 замыкаются. Когда скорость увеличивается до предустановленного значения, замыкаются контакты 1−2. Точка переключения может быть изменена путем подстройки.

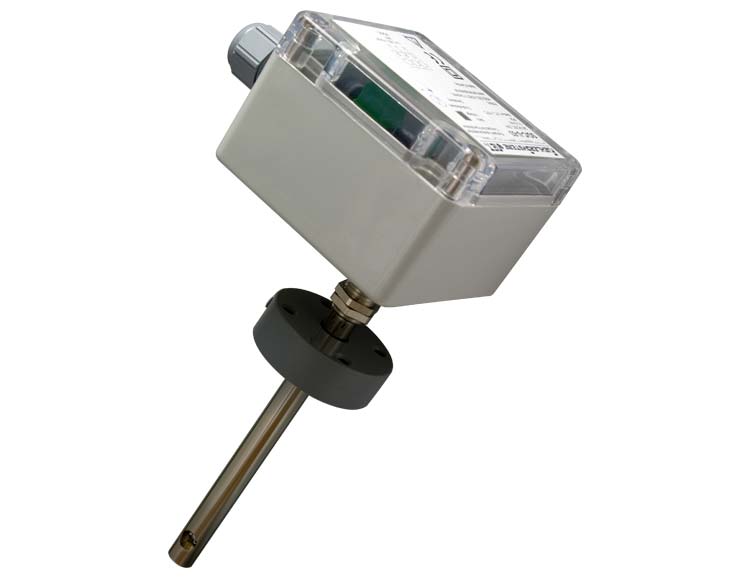

SG/C-1RW - Калориметрическое реле потока воздуха

Калориметрическое реле потока воздуха SG/C-1RW применяется для контроля работы вентиляторов, управляемых задвижек, для контроля потока воздуха в электрических системах отопления и т.п. Калориметрическое реле потока воздуха SG/C-1RW определяет скорость потока воздуха и сравнивает его с заданным пользователем значением. Реле имеет переключающий контакт (250В переменного тока, 6А, 1.5кВА), срабатывающий по достижении установленной с помощью настроечного потенциометра скорости потока воздуха. При срабатывании переключающего контакта загорается желтый светодиод. Рабочий диапазон скорости потока: 0,1 - 30 м/сек.

Принцип работы калориметрического реле потока воздуха: нагреваемая часть датчика охлаждается проходящим потоком воздуха пропорционально скорости потока. Энергия, необходимая для поддержания определенной температуры датчика, измеряется электроникой и является опорным фактором для оценки скорости потока.



Датчики потока воздуха

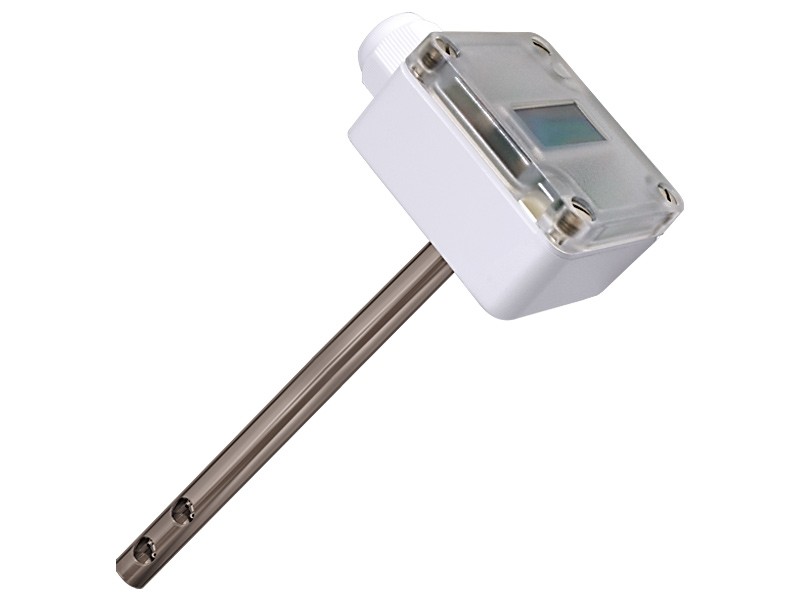

SF/C – Преобразователь скорости потока с каналом измерения температуры – воздух и газовые среды



Датчик SF/C скорости/температуры воздушного потока измеряет скорость потока в диапазоне 0-20 м/с и температуру воздушного потока в диапазоне 0...+50°C (опция). Измеренные значения преобразуются в линейный выходной сигнал 0-10 В или 4…20 мA. Доступны модели с релейным выходом (перекидной контакт), где точка переключения релейного выхода (порог чувствительности) может корректироваться потенциометром, расположенным на электронной плате прибора. Датчик скорости потока работает по калориметрическому принципу измерения и имеет 5 предустановленных измерительных диапазона (0-3 м/с, 0-5 м/с, 0-10 м/с, 0-15 м/с, 0-20 м/с), задаваемых встроенным DIP-переключателем.

Дополнительно прибор может быть оснащен ЖК-дисплеем для отображения текущих измеренных значений в реальном времени. Профессиональная версия имеет возможность задавать геометрию канала, что позволяет рассчитывать и выводить данные по расходу воздуха (м3/ч) в сечении канала. Благодаря компенсации абсолютного давления возможен также вывод данных по объёмному потоку при нормальных условиях (Нм3/ч).



SG/C-U - Датчик потока воздуха с сигнальным выходом потока 0-10В

В приборах серии SG/C-U датчик потока воздуха и устройство управления объединены в единое целое. С помощью приборов SG/C-U может измеряться скорость потока воздуха в канале, а также регулироваться и анализироваться относительная сила потоков. Вы можете выставить диапазон выходного сигнала на приборе таким образом, что максимальный поток будет соответствовать заданному Вами напряжению (до 10 В). Диапазон измерения скорости потока воздуха: 0,1 - 30 м/с.
Прибор компактен и включает в себя измерительный датчик. Дополнительные аксессуары для ввода в эксплуатацию не нужны. Измерительная трубка служит одновременно для фиксации при монтаже в канале. Принцип измерения: калориметрический метод измерения.

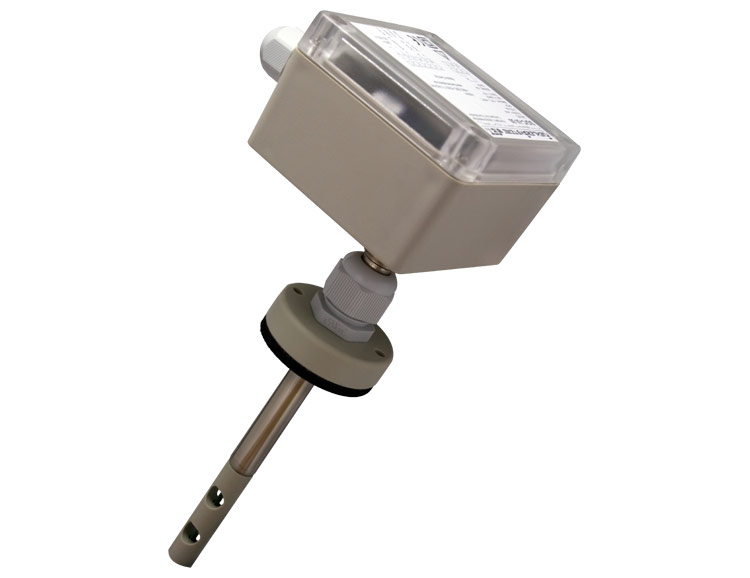

SG/C-UI - Микропроцессорный датчик-реле потока воздуха с линейным выходным сигналом 0-10 В или 4...20 мА и каналом измерения температуры (0...+50°C)

Датчик потока воздуха SG/C-UI измеряет и контролирует скорость потока в газообразных средах в диапазоне 0-1 м/сек, 0-8 м/сек или 0-16 м/сек. Измеренная величина скорости потока преобразуется в аналоговые выходные сигналы 4...20 мА (Ra до 200 Ом) и 0-10 В. Датчик SG/C-UI имеет также отдельный выходной сигнал 0-10 В постоянного тока для измерения температуры воздуха в диапазоне 0...+50°C и реле тревоги с настраиваемыми значениями точки тревоги и времени задержки выключения тревоги.

Каждый прибор данной серии проходит 2-х дневное испытание на заводе-изготовителе. Прибор может быть введен в эксплуатацию без дополнительных аксессуаров.



Информация, Каталоги





SF/C – Преобразователь скорости потока с каналом измерения температуры
Обзор модели на русском языке.

- 5 диапазонов измерения скорости потока
- выбор диапазона DIP-переключателем
- 1 канал измерения температуры 0...+50°C
- ЖК дисплей для индикации измерений
- точность и надежность, возможность калибровки





Скачать буклет (.pdf, 3.56 Мб)









Качество продукта "Made in Germany"
