SG/C-1RW - Калориметрическое реле потока воздуха
SG/C-1RW - Калориметрическое реле потока воздуха



Принцип работы калориметрического реле потока воздуха: нагреваемая часть датчика охлаждается проходящим потоком воздуха пропорционально скорости потока. Энергия, необходимая для поддержания определенной температуры датчика, измеряется электроникой и является опорным фактором для оценки скорости потока.

Калориметрическое реле потока воздуха SG/C-1RW определяет скорость потока воздуха и сравнивает его с заданным пользователем значением. Реле имеет переключающий контакт (250В переменного тока, 6А, 1.5кВА), срабатывающий по достижении установленной с помощью настроечного потенциометра скорости потока воздуха. При срабатывании переключающего контакта загорается желтый светодиод. Рабочий диапазон скорости потока: 0,1 - 30 м/сек.



Калориметрическое реле потока воздуха SG/C-1RW применяется для контроля работы вентиляторов, управляемых задвижек, для контроля потока воздуха в электрических системах отопления и т.п. Прибор компактен (включает измерительный датчик) и может быть введен в эксплуатацию без дальнейших компонентов.





Качество продукта "Made in Germany"





Технические характеристики:
Напряжение питания:
24 В переменного/пост. тока или 230 В переменного тока
Допустимое отклонение напряжения:
+ 10 %
Категория перенапряжения:
II
Диапазон регулирования:
скорость потока 0.1 - 30 м/сек
Сигнальный выход потока:
Реле, 1 переключающий контакт
Допускаемая нагрузка тока/контакта:
250 В переменного тока, 6 А, 1.5 кВА
Переключающая функция при потоке:
реле, активизируется при достижении заданной в пределах диапазона скорости потока воздуха
Сигнальный индикатор напряжения питания:
зеленый светодиод
Сигнальный индикатор срабатывания реле (достижение заданной скорости потока):
желтый светодиод
Точка переключения (граница срабатывания или чувствительность прибора):
задается с помощью потенциометра настройки чувствительности прибора
Потребляемая мощность:
2 ВА и 4 ВА
Температурный градиент:
15 К/мин
Установочная компенсация:
60 сек (активируется джампером)
Время ответа:
1...10 сек



Общие характеристики:
Принцип измерения:
калориметрический метод измерения
Температурный диапазон среды измерения:
-10...+80°C
Температура окружающей среды:
-20...+60°C
Электрическое подключение:
5 клемм, 2.5 мм2
Способ крепления в среде измерения:
монтажный фланец РG 7 (поставляется в комплекте)
Монтажная глубина:
130 мм
Материал измерительного элемента:
MS58, никелированный
Максимальное рабочее давление:
до 10 бар
Класс защиты корпуса:
IP54 (IP65)
Класс защиты изм. элемента:
IP67
Класс загрязнения:
II
Экспертиза:
RWTUEV на заводе-изготовителе



Модели:
Модель
Напряжение питания
Потребляемая мощность
Выход потока
Сертификат
SG/C-1RW-10
24В AC/DC
2 ВA
1 реле-переключатель
TUEV, СЕ, ГОСТ
SG/C-1RW-20
230В AC
4 ВA
1 реле-переключатель
TUEV, СЕ, ГОСТ

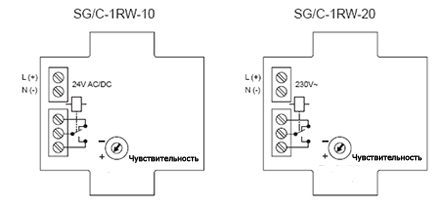

Электрическая схема подключения



Чертеж с размерами





Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
