SG/C-UI - Микропроцессорный датчик-реле потока воздуха с каналом измерения температуры. FuehlerSysteme (Германия).

Датчик потока воздуха SG/C-UI включает в себя процессор, который преобразует измерительный сигнал датчика в цифровые данные и производит их линеаризацию. Пользователю предоставляется возможность использовать линейный выходной сигнал.

Датчик потока воздуха SG/C-UI измеряет и контролирует скорость потока в газообразных средах в диапазоне 0-1 м/сек, 0-8 м/сек или 0-16 м/сек. Измеренная величина скорости потока преобразуется в аналоговые выходные сигналы 4...20 мА (Ra до 200 Ом) и 0-10 В. Датчик SG/C-UI имеет также отдельный выходной сигнал 0-10 В постоянного тока для измерения температуры воздуха в диапазоне 0...+50°C и реле тревоги с настраиваемыми значениями точки тревоги и времени задержки выключения тревоги.

Каждый прибор данной серии проходит 2-х дневное испытание на заводе-изготовителе. Прибор может быть введен в эксплуатацию без дополнительных аксессуаров.

Качество продукта "Made in Germany"

НАПРЯЖЕНИЕ ПИТАНИЯ


Напряжение питания:	16-30В постоянного тока, 24 В переменного тока
Категория перенапряжения:	II

ВЫХОДЫ ИЗМЕРЕНИЯ СКОРОСТИ ПОТОКА:
Диапазон измерения скорости потока:	0,3 - 1 м/с, 0,5 - 8 м/с, 0,5 - 16 м/с
Сигнальный выход потока 0-10В:	0-10 В (Ra = 10 кOм) линейный
Сигнальный выход потока 4...20мА:	4...20 мА (Ra = 0.5 кOм) линейный
Точность:	+ 5% от измеряемого значения
Воспроизводимость:	+ 1%

ВЫХОД ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ:
Диапазон измеряемой температуры:	0...+50°C
Сигнальный выход температуры:	0-10В (Ra = 10 кOм) линейный

РЕЛЕ СИГНАЛА ТРЕВОГИ
Точка сигнала тревоги (верхняя граница диапазона измерения или чувствительность прибора):	устанавливается с помощью потенциометра (в зависимости от диапазона 0.3-1 м/сек, 0.5-8 м/сек или 0.5- 16 м/сек)
Сигнальный выход тревоги:	Реле, 1 переключающий контакт (контакты 7/8/9)
Допускаемая нагрузка тока контактов реле тревоги:	250 В перем.тока, 6 А, 1.5 кВ А
Переключающая функция при тревоге:	реле, срабатывает если поток воздуха отсутствует или скорость потока ниже заданной потенциометром величины
Сигнальный индикатор реле тревоги:	красный светодиод
Регулирование времени задержки выключения тревоги:	устанавливается с помощью потенциометра (0-120 сек)

Температурный диапазон среды измерения:	-10...+60°C


Температура окружающей среды:	-20...+60°C
Потребляемая мощность:	4 ВА
Температурный градиент:	15 К/мин

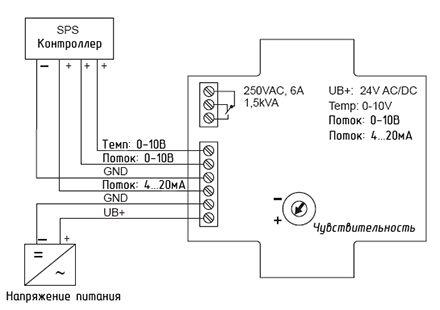

Электрическое подключение:	9 клемм, 2.5 мм2
Способ крепления датчика в среде измерения:	монтажный фланец (поставляется в комплекте)
Монтажная глубина:	160 мм
Материал измерительного элемента:	пластик
Максимальное рабочее давление:	до 5 бар
Класс защиты корпуса:	IP54
Класс защиты изм. элемента:	IP54
Класс загрязнения:	II

Модель	Диапазон измерения	Выход потока	Диапазон измерения Т°C	Выход Т°C	Сертификат


SG/C-UI-10	0,3 - 1 м/с	0-10В / 4...20 мA / реле тревоги	0...+50°C	0-10В	СЕ, ГОСТ
SG/C-UI-20	0,5 - 8 м/с	0-10В / 4...20 мA / реле тревоги	0...+50°C	0-10В	СЕ, ГОСТ
SG/C-UI-30	0,5 - 16 м/с	0-10В / 4...20 мA / реле тревоги	0...+50°C	0-10В	СЕ, ГОСТ
