AF/C - Реле-анализатор для жидких сред. FuehlerSysteme (Германия).

Реле-анализатор для жидких сред AF/C применяется вместе с датчиком скорости потока жидкости FF/C и служит для измерения температуры скорости потока жидкости в диапазоне 0,05...3 м/с и для контроля с особой надежностью жидких сред на превышение установленных граничных значений. Реле с помощью датчика FF/C измеряет скорость потока жидкости и при превышении потоком установленного значения, выставляемого потенциометром, выдает контрольный сигнал. Сенсорный кабель от датчика проверяется на разрыв и короткое замыкание. Выходной сигнал реле является переключающим контактом (250 В перем. тока, 10 А, 2,5 кВА), срабатывающим при превышении контрольного значения, выставляемого потенциометром на фронтальной панели. Реле-анализатор AF/C устанавливается в распределительном шкафу на DIN-рейку. Скорость потока среды: 0,05...3 м/сек.

Качество продукта "Made in Germany"




Напряжение питания:	24 В перем./пост. тока или 230 В перем. тока
Диапазон измерения:	0.05 - 3 м/сек
Допустимое перенапряжение:	+ 10%
Сигнальный выход потока:	1 переключатель
Допускаемая токовая нагрузка контакта:	250 В перем. тока, 10 А, 2.5 кВ А
Переключающая функция при потоке:	реле
Категория перенапряжения:	II
Потребляемая мощность:	до 4 ВА




Сигнальный индикатор напряжения:	зеленый светодиод
Сигнальный индикатор потока:	желтый светодиод
Точка переключения:	устанавливается с помощью потенциометра
Подсоединение:	10 клемм, 2.5 мм2

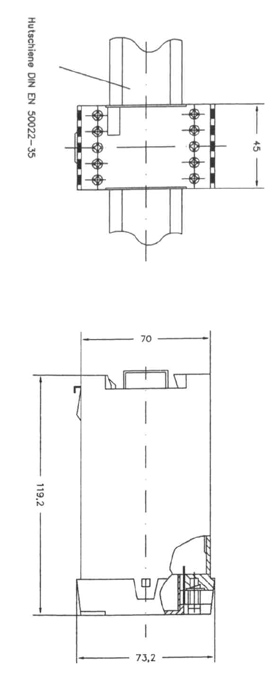

Корпус:	стандартный N45
Класс защиты корпуса:	IP40
Класс защиты клемм:	IP20
Класс загрязнения:	II
Температура окружающей среды:	-20...+60°C
Температурный диапазон среды:	-10...+80°C
Экспертиза:	RWTUEV на заводе-изготовителе

Модель	Напряжение питания	Выход потока	Сертификат


AF/C-10	24V AC/DC	1 переключатель	TUEV, СЕ, ГОСТ
AF/C-20	230V AC	1 переключатель	TUEV, СЕ, ГОСТ
