KL/A - Канальный датчик качества воздуха/смешанных газов, IP65
KL/A - Канальный датчик качества воздуха/смешанных газов, IP65



Канальный датчик качества воздуха применяется в автоматизации систем вентиляции с контролируемым качеством воздуха. При наблюдении за входящими и выходящими потоками важно контролировать не только граничные значения отдельных газовых составляющих, но и общее качество воздуха. При регистрации плохого качества воздуха, датчик концентрации смешанных газов управляет подачей свежего воздуха в помещения или аварийной вентиляцией. В производственных процессах может контролироваться, например, отработанный воздух, что позволяет отслеживать нарушения технологического процесса. Датчик устанавливается в вытяжном канале.





Диапазон измерения качества воздуха: 0...100% (в соответствии с газом калибровки).
Качество воздуха устанавливается индивидуально: с помощью "Нулевой точки" и "Чувствительности". Выход: 0...10В или 0/4...20 мА (выбирается с помощью переключателя). Уровень сигнала загрязненности воздуха 0...100% соответствует условиям калибровки: 0В / 4мА - малая загрязненность (хорошее качество воздуха), 10В / 20 мА - максимальная загрязненность (плохое качество воздуха). Прибор рассчитан для работы с напряжением питания 24В постоянного/переменного тока.

Приборы модели KL/A-UIC оснащены сигналом тревоги (сухой НО контакт), граничное значение срабатывания сигнала тревоги задается индивидуально в настройках прибора: с помощью с помощью поворотного (270°) настраиваемого регулятора. Сенсорный элемент защищен фильтром. С помощью монтажного фланца, поставляемого в комплекте, датчик может крепится непосредственно в резервуаре или трубе, например в воздуховоде. Класс защиты: IP65. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.



Качество продукта "Made in Germany"





Технические характеристики:
Напряжение питания:
24 В AC/DC ±20%
Диапазон измерения качества воздуха:
0...100% (хорошее/плохое качество, в соответствии с газом калибровки)
Тип сенсора:
химический сенсор смешанных газов (VOC)
Точность:
± 25% от измеряемой величины
Долговременная стабильность:
<15% от конечного значения/ год при нормальных нагрузках
Аналоговый выход 0-10В:
3-х проводное подключение, мин. сопротивление нагрузки 100 кОм
0...10 В, активный для 0...100% (соотв. условиям калибровки, 0В – малая загрязненность, 10В – максимальная загрязненность)
Аналоговый выход 0/4...20 мA:
3-х проводное подключение, рабочая нагрузка < 500 Ом
4...20 мА, активный для 0...100% (соотв. условиям калибровки, 0/4мА – малая загрязненность, 20 мА – максимальная загрязненность)
Сигнал тревоги (только для KL/A-UIC):
сухой НО контакт, порог срабатывания устанавливается с помощью 270° потенциометра
Потребление тока:
до 100 мА
Установочное время:
60 мин
Скорость реакции:
до 60 сек (при 5% изменении)
Автоматическая калибровка:
С интервалом в 4 недели (функция может быть дезактивирована джампером), в течение этого временного интервала прибор должен быть обеспечен притоком свежего воздуха не менее 10 минут)
Ручная калибровка:
Для проведения ручной калибровки нулевой точки (1В) необходимо снять крышку и нажать кнопку на монтажной плате (нажать и держать 5 сек., пока не начнет мигать светодиодный индикатор). Перед началом калибровки необходимо позаботиться об обеспечении на 2 часа бесперебойного питания прибора и поступлении в помещение свежего воздуха, качество которого расценивается как норма. После окончания калибровки светодиодный индикатор LED гаснет.
Процедура инициализации:
Сразу после включения прибор проводит внутренний тест и установочную процедуру, которые занимают до 60 минут (в зависимости от окружающих условий). В течение данного времени значения сигнала аналогового выхода могут отклоняться от реальных измерений.Конец формы



Общие характеристики:
Класс защиты:
IP65
Электрическое подключение:
винтовой зажим, диаметр кабеля до 1.5 мм
Ввод кабеля:
гермоввод PG11
Корпус/цвет:
ударопрочный пластик (полиамид)/ белый
Канальная трубка:
алюминий, внешний диаметр 16, длина 190 мм
Электромагнитная совместимость:
сертификат ГОСТ, CE, электромагнитная совместимость в соотв. с EN 61326+A1+A2, EMC 89/336/EWG
Рабочая температура (для электроники):
0...+ 50°C
Рабочий диапазон относит. влажности:
0...95% относительной влажности (без образования конденсата)
Скорость потока:
< 2 м/сек
Температура хранения:
0...+ 50°C
Защита измерительного элемента:
навинчиваемый мембранный фильтр из прессованного порошка
Аксессуары:
монтажный фланец, поставляется в комплекте
Испытания:
2-дневные испытания до поставки на заводе-изготовителе



Модели:
Модель
Напряжение питания
Выход
Сертификат
KL/A-UI
15...36В DC
0-10В или 0/4...20мA
CE, ГОСТ
KL/A-UIC
15...36В DC
0-10В, 0/4...20мA или НО контакт
CE, ГОСТ

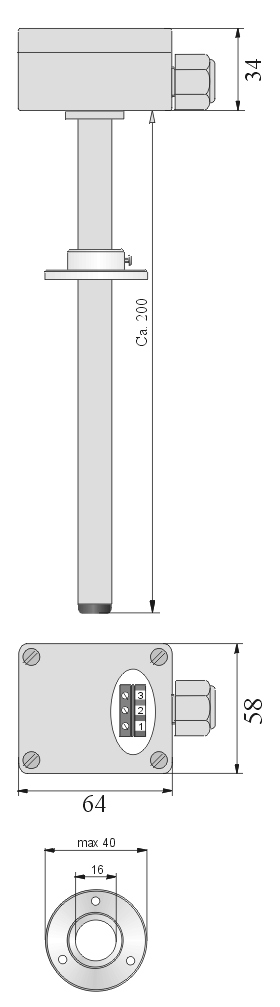

Чертеж с размерами





Качество продукта "Made in Germany"
