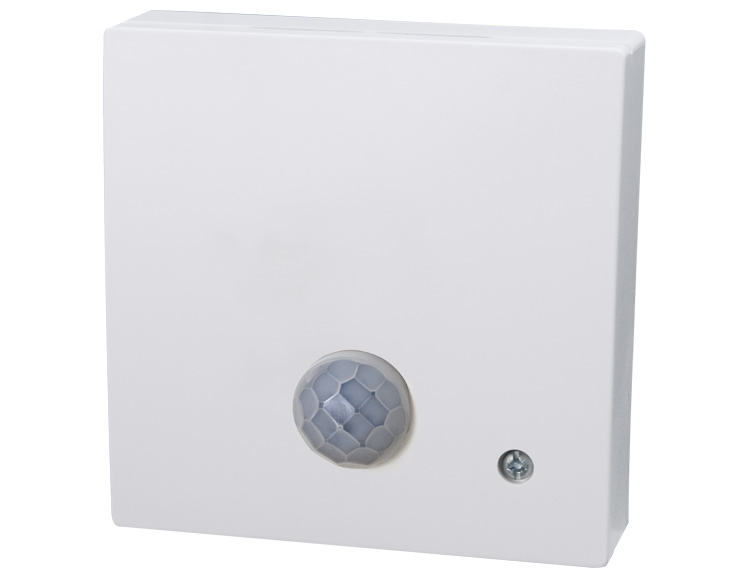

BFR/A - Датчик движения с инфракрасным сенсором, внутренний/настенный, IP30



Датчик движения BFR/A имеет инфракрасный сенсор движения и нормально открытый контакт (НО), срабатывающий при регистрации движения. Диапазон охвата датчика движения: радиус 10 м, открытый угол обзора 110°/90° на 360° охвата. Регистрируется изменение положения людей или объектов с разницей температур > 3K. Прибор имеет регулируемое время удержания сигнала на выходе. Время удержания сигнала задается в диапазоне от 4 секунд до 16 минут и регулируется с помощью поворотного потенциометра 270° на электронной плате прибора. Прибор рассчитан для работы с напряжением питания 24В AC/DC. Датчик движения может монтироваться непосредственно на стену или, с помощью адаптера (заказывается отдельно) на DIN-рейку. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.



Качество продукта "Made in Germany"





Технические характеристики:
Измеряемая величина:
регистрация движения (да/нет)
Принцип измерения:
датчик регистрирует изменение положения людей или объектов с разницей температур > 3K
Диапазон охвата движения:
открытый угол обзора 110°/90° на 360° охвата, радиус действия 10 м
Измерительный элемент:
инфракрасный сенсор движения MTS 10/360
Защита измерительного элемента:
размещен в корпусе с пластиковой сферической линзой
Скорость реакции t90:
< 1 сек.
Выход сигнала движения:
беспотенциальный нормально открытый (НО) контакт, переключение при регистрации движения.
Время удержания сигнала:
регулируется в диапазоне от 4 сек. до 16 мин. с помощью поворотного потенциометра 270° на электронной плате прибора
Напряжение питания:
24 В AC/DC (±10%)
Потребление тока:
макс. 20 мA при 24 В DC
Электрическое подключение:
винтовой зажим, сечение кабеля до 1.5 мм
Корпус:
ударопрочный пластик
Размеры:
Д 75 x Ш 75 x В 25 мм
Цвет:
белый (RAL 9010), нижняя часть черная
Класс защиты:
IP30
Стандарты:
Сертификаты CE, ГОСТ, EMC (электромагнитная совместимость) в соответствии с EN 61326+A1+A2, директива EMC 89/336/EWG
Рабочая температура:
0...+50°C
Рабочий диапазон относительной влажности r.H.:
10...95% относительной влажности
Температура хранения:
0...+50°C



Модели:
Модель
Регистрация движения
Выход
Сертификат
BFR/A-S
да/нет
нормально открытый контакт (НО)
с регулируемым временем возврата
в исходное положение
(задержка выключения)
ГОСТ, СЕ

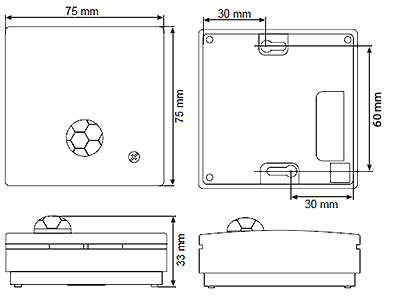

Чертеж с размерами



Электрическая схема подключения



SB/E-01 - Адаптер для установки на DIN-рейку





Качество продукта "Made in Germany"
