BFA/A - Датчик движения с инфракрасным сенсором, наружный, IP65



Датчик движения BFR/A имеет инфракрасный сенсор движения и сухой переключающий контакт (НО/НЗ), срабатывающий при регистрации движения. Диапазон охвата датчика движения: радиус 10 м, открытый угол обзора 110°/90° на 360° охвата. Регистрируется изменение положения людей или объектов с разницей температур > 3K. Прибор имеет регулируемое время удержания сигнала на выходе. Время удержания сигнала задается в диапазоне от 4 секунд до 16 минут и регулируется с помощью поворотного потенциометра 270° на электронной плате прибора. Прибор рассчитан для работы с напряжением питания 24В AC/DC. Модель серии BFA/A обладает повышенным классом защиты IP65 и предназначена для наружного применения. Каждый прибор этой серии проходит 2-дневное испытание на заводе-изготовителе.



Качество продукта "Made in Germany"





Технические характеристики:
Измеряемая величина:
регистрация движения (да/нет)
Принцип измерения:
датчик регистрирует изменение положения людей или объектов с разницей температур > 3K
Диапазон охвата движения:
открытый угол обзора 110°/90° на 360° охвата, радиус действия 10 м
Измерительный элемент:
инфракрасный сенсор движения MTS 10/360
Защита измерительного элемента:
размещен в корпусе с пластиковой сферической линзой
Скорость реакции t90:
< 1 сек.
Выход сигнала движения:
беспотенциальный переключающий контакт (переключатель), переключение при регистрации движения. К переключателю безопасности с небольшим напряжением.
Время удержания сигнала:
регулируется в диапазоне от 4 сек. до 16 мин. с помощью поворотного потенциометра 270° на электронной плате прибора
Напряжение питания:
24 В AC/DC (±10%)
Потребление тока:
макс. 20 мA при 24 В DC
Электрическое подключение:
винтовой зажим, сечение кабеля до 1.5 мм
Корпус:
ударопрочный пластик
Размеры:
Д 64 x Ш 58 x В 34,5 мм
Цвет:
белый (RAL 9010)
Класс защиты:
IP65
Стандарты:
Сертификаты CE, ГОСТ, EMC (электромагнитная совместимость) в соответствии с EN 61326+A1+A2, директива EMC 89/336/EWG
Рабочая температура:
0...+50°C
Рабочий диапазон относительной влажности r.H.:
10...95% относительной влажности
Температура хранения:
-20...+50°C



Модели:
Модель
Регистрация движения
Выход
Сертификат
BFA/A-W
да/нет
переключающий контакт (НО/НЗ)
с регулируемым временем возврата
в исходное положение
(задержка выключения)
ГОСТ, СЕ

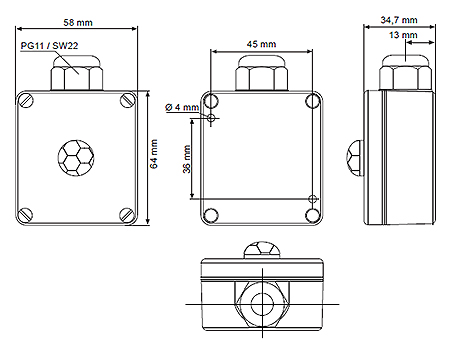

Чертеж с размерами



Электрическая схема подключения





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
