AM2/E - Датчик температуры наружного воздуха, повышенной чувствительности, активный, с выходом 0-10В или 4...20мА



AM2/E - датчик температуры наружного воздуха с преобразователем выходного сигнала (активный выходной сигнал 0-10В или 0-20мА), предназначен для измерения температуры в сфере HVAC (отопление, вентиляция и климатизация). Прочный, устойчивый к воздействию окружающей среды корпус предназначен для использования как снаружи, так и внутри помещений. Класс защиты IP65.

Прибор имеет 11 диапазонов измерения: -50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (диапазон выбирается встроенным DIP-переключателем).

Герметичный ввод для кабеля. Преобразователь крепится винтами на плоскую поверхность (стену).
Преобразователь поставляется с выходом тока или напряжения. Для быстрого измерения разницы температур, измерительный элемент установлен во внешней измерительной трубке. При необходимости, возможна быстрая замена измерительного элемента.



Качество продукта "Made in Germany"







Технические характеристики:
Измерительный элемент:
во внешней измерительной трубке, Pt100 DIN B
Выход 0-10 В:
0...10 В (3-х провод.), мин. сопротивление 3 кОм
Напряжение питания 0-10 В:
24 В перем./пост. тока +/- 6 В
Выход 4....20 мА:
4...20 мА (2-х провод.) Ra (Oм) = (Uv-14В)/0,02A
Напряжение питания 4....20 мА:
15...36 В пост. тока (4...20 мА цикл)

Электромагнитная совместимость:
IEC 801
Диапазон измерения температуры:
11 диапазонов измерения (выбираются встроенным DIP-переключателем)
Диапазоны:
-50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0...+200°C (по запросу возможны другие диапазоны)
Погрешность:
+ 0,2K + max. 3% от диапазона измерения
Вспомогательная энергия:
0.02 % / В
Способ подсоединения:
винтовой зажим до 1.5 мм2
Кабельный ввод:
М16
Защитная трубка:
d=6 мм (материал - нержавеющая сталь)
Тип подключения:
2-х/3-х проводное
Корпус:
удароустойчивый пластик
Размер корпуса:
64 х 58 х 36 мм
Цвет:
белый (RAL 9010)
Класс защиты:
IP65
Температура хранения:
-20...+50 °C
Рабочая температура электроники:
-30...+70 °C
Рабочий диапазон влажности r.H.:
0...98%r.H., при отсутствии конденсации





Модели:
Модель
Диапазон измерения
Выход
Вариант
Сертификат
AM2/E-I
0...+100°C
4...20 мA
без дисплея
CE, ГОСТ
AM2/E-ID
0...+100°C
4...20 мA
с дисплеем
CE, ГОСТ
AM2/E-U
0...+100°C
0-10 В
без дисплея
CE, ГОСТ
AM2/E-UD
0...+100°C
0-10 В
с дисплеем
CE, ГОСТ

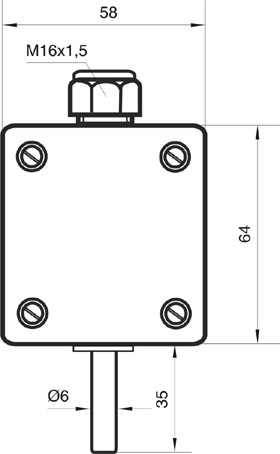

Чертеж с размерами









Информация, каталоги





Преобразователь Температуры 0-10 В / 4...20 мА
Обзор модели на русском языке.

- 16 диапазонов измерения температуры
- выбор диапазона DIP-переключателем
- широкий выбор моделей и применений
- высокая точность измерений
- быстрый и легкий монтаж





Скачать буклет (.pdf, 1126 Кб)









Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
