RLU/A - Настенный датчик качества воздуха/смешанных газов, IP30
RLU/A - Настенный датчик качества воздуха/смешанных газов, IP30



Комнатный датчик качества воздуха применяется в автоматизации систем вентиляции с контролируемым качеством воздуха. При наблюдении за входящими и выходящими потоками важно контролировать не только граничные значения отдельных газовых составляющих, но и общее качество воздуха. При регистрации плохого качества воздуха, датчик концентрации смешанных газов управляет подачей свежего воздуха в помещения или аварийной вентиляцией. В производственных процессах может контролироваться, например, отработанный воздух, что позволяет отслеживать нарушения технологического процесса.





Настенный датчик качества воздуха/смешанных газов RLU/A устанавливается в стандартный батик 60 мм для розеток и выключателей скрытой проводки.

Прибор измеряет качество воздуха по сравнению с газом калибровки (диапазон 0...100% ) и преобразует результат измерений в аналоговый сигнал выхода 0-10В. Возможно принудительно задать эталонное качество воздуха в помещении путем ручной калибровки прибора (коррекция нулевой точки). Измеритель качества воздуха через регулярные временные интервалы проводит процедуру автоматической калибровки, благодаря которой исключаются погрешности прибора, вызванные длительным сроком эксплуатации и погрешностями измерительного элемента.

Версия датчика RLU/A-BJ-S с нормально открытым контактом позволяет задавать порог срабатывания прибора уставкой (270°) потенциометра.



Качество продукта "Made in Germany"





Технические характеристики:
Диапазон измерения:
0...100% (хорошее / плохое качество воздуха, зависит от газа калибровки)
Точность:
+ 25% от конечного значения
Напряжение питания:
24В AC/DC + 20%
Потребляемая мощность:
мax. 100 мA
Аналоговый выход:
0-10 В
Рабочий контакт:
Беспотенциальный нормально открытый контакт, порог переключения может быть определен 270° потенциометром
Измерительный элемент:
химический сенсор смешанных газов
Долговременная стабильность:
<15% от конечного значения/ год при нормальных нагрузках
Установочное время:
до 60 мин
Скорость реакции:
до 60 сек. (при 5% изменении)
Автоматическая калибровка:
В интервале 4 недели, может быть дезактивирована джампером (в течение 4-х недельного временного интервала прибор должен быть обеспечен притоком свежего воздуха не менее 10 минут)
Ручная калибровка:
кнопкой (нажать и держать 5 сек., пока не начнет мигать светодиодный индикатор)
Электрическое подключение:
зажимы
Цвет:
белый, RAL 9010
Дизайн / серия:
Busch&Jager Reflex SI
Доступно исполнение в сериях:
Berker, Busch&Jager, Gira, Jung, Merten
Вес:
100g
Класс защиты:
IP30
Стандарты:
ГОСТ РФ, CE, EMC соотв. EN 61326-1997 +A1-1998 +A2-2001, EMV директива 89/336/EWG
Рабочая температура электроники:
0...+50°C
Рабочий диапазон отн. влажности p.H.:
0...95% относительной влажности, без образования конденсата
Защита измерительного элемента:
измерительный элемент размещен в корпусе
Испытания:
48 часовой тест на заводе-изготовителе
Процедура инициализации:
Сразу после включения прибор проводит внутренний тест и установочную процедуру, которые занимают до 60 минут (в зависимости от окружающих условий). В течение данного времени значения сигнала аналогового выхода могут отклоняться от реальных измерений.
Ручная коррекция нулевой точки:
Нулевое значение диапазона измерения прибора (означает хорошее качество воздуха) соответствует сигналу выхода 1В (нулевая точка). Для проведения ручной калибровки нулевой точки необходимо снять крышку и нажать кнопку на монтажной плате (нажать и держать 5 сек., пока не начнет мигать светодиодный индикатор). Перед началом калибровки необходимо позаботиться об обеспечении в помещении не менее, чем на 2 часа неизменных условий воздушной среды, признанных как <хорошее качество воздуха>. После окончания калибровки светодиодный индикатор LED гаснет.



Модели:
Модель
Выход
Напряжение питания
Дизайн / Серия
Сертификат
RLU/A-BJ
0-10В
24В AC/DC
Busch&Jager Reflex SI
CE, ГОСТ
RLU/A-BJ-S
0-10В / беспотенциальный нормально открытый контакт
24В AC/DC
Busch&Jager Reflex SI
CE, ГОСТ

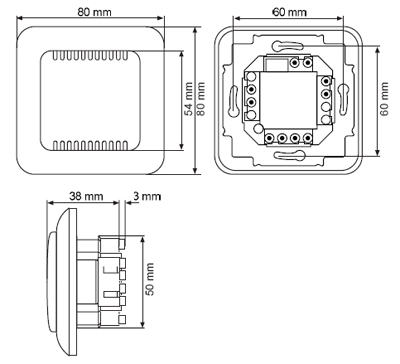

Чертеж с размерами





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
