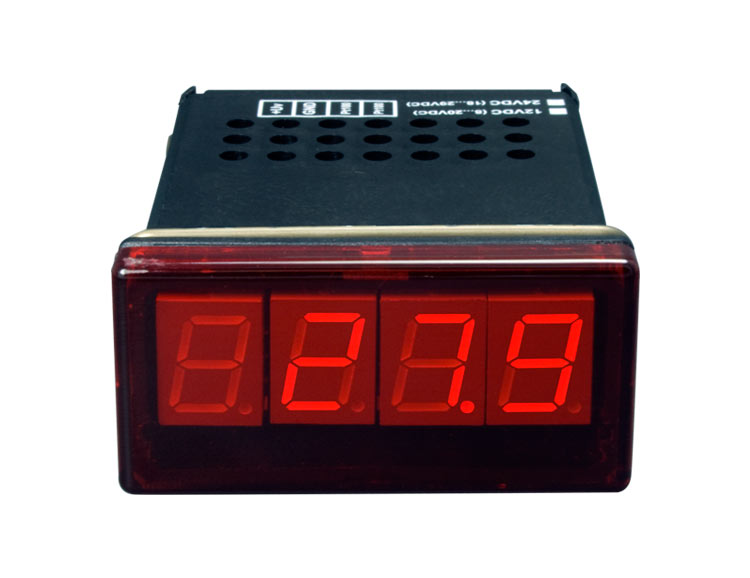

DT/G - Цифровой термометр



Цифровой термометр DT/G - это недорогое решение для индикации температуры, измеряемой датчиками типа Pt100 или термопарами Тип K. Цифровой термометр DT/G выпускается в 2-х модификациях: со входом для подключения изм. элемента РТ100 (по 2х-проводной схеме) и со входом для подключения термопары, Тип К. Просто подключите ко входу прибора соответствующий измерительный элемент и прибор готов к работе. Измеренная температура отображается на цифровом дисплее 3.5 (три разряда до запятой, 1 разряд после запятой) в текущем времени. Благодаря своему тонкому корпусу, распирающим пружинным клипсам и небольшой монтажной глубине, прибор легко монтируется в контрольных панелях оператора и постах индикации.

Использование термопар позволяет измерять температуру жидких, вязких, сыпучих и газообразных сред в диапазоне от -50 до +1150°C.





Качество продукта "Made in Germany"





Технические характеристики:
Вход датчика:

Pt100 (2х-проводное подключение);
Термопара, Тип К (NiCr-Ni)
Диапазон измерения:
-60...+199.9°C (Pt100);
-50...+1150°C (NiCr-Ni)
Разрешение измерительного диапазона:
0.1°C (Pt100)
1°C (NiCr-Ni)
Точность (Pt100):
+0.5°C +1°(при номинальной температуре = 25°C)
Точность (NiCr-Ni):
+1% +1° (-20...+550°C и +920...+1150°C), +1.5% +1° (+550...+920°C)
Коррекция нулевой точки датчика:
Можно выполнить коррекцию нулевой точки датчика (например, в целях уменьшения погрешностей, вызванных длиной кабеля). Величина коррекции задается с помощью <Offset trimmer> на задней стенке прибора (опция доступна только для версии Pt100).
Индикация:
ЖК-дисплей высотой 10 мм, 3,5 (три разряда до запятой, 1 разряд после запятой), красного свечения
Скорость измерения:
~ 3 измерения в секунду
Рабочая температура:
0...+50°C
Рабочий диапазон относительной влажности, r.H.:
макс. 98% относительной влажности, без образования конденсата
Температура хранения:
-20...+70°C
Напряжение питания:
Джампер A1 открыт: 24В (18-29В DC или 18-27В AC)
Джампер A1 закрыт: 12В (8-20В DC или 8-20В AC)
Потребление тока:
до 20 мА
Размеры:
24 x 48 x 75 мм (В x Ш x Д) (размеры по передней панели)
Вес:
57г
Монтажная глубина:
~ 65 мм
Монтаж в панели:
фронтальное эластичное крепление, позволяющее крепить прибор к панели толщиной от 1 до 10 мм
Размер отверстия в панели для размещения прибора:
21,7 x 45 мм (В x Ш)
Электрическое подключение:
4-клеммный винтовой зажим для кабеля сечением от 0.14 до 1.5 мм2
Электромагнитная совместимость:
EN50081-1 и EN50082-2 (Pt100), EN50081-1 и EN50082-1 (NiCr-Ni);
Класс защиты:
IP54 по передней панели (при условии применения специальных уплотняющих кольцевых вставок - IP65)
Дополнительные аксессуары:
уплотнительные кольцевые вставки для повышения класса защиты прибора до IP65, 2 части (не входят в стандартный комплект поставки)



Модели:
Модель
Вход
Диапазон измерения
Напряжение питания
Сертификат
DT/G-10
Pt100
2х-проводное подключение
- 60...+ 199.9 °C
12В AC/DC resp. 24 В AC/DC
CE, ГОСТ
DT/G-20
Type K (NiCr-Ni)
- 50...+ 1150 °C
12В AC/DC bzw. 24 В AC/DC
CE, ГОСТ











Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
