SRW/N - Механическое реле потока жидкости
SRW/N - Реле потока жидкости, для установки в трубопроводах DN 1:8" (25:200мм)



Реле потока жидкости SRW/N применяется в системах вентиляции, кондиционирования и отопления для отслеживания протока жидкостей в гидравлических системах, особенно в системах охлаждения, тепловых насосах и системах отопления, например, при использовании с конденсаторами, компрессорами, теплообменниками и т.п.

Реле монтируется вертикально в горизонтальный трубопровод размером от ½" до 8" (по доп. запросу возможна поставка реле для больших диаметров трубопровода). На месте необходимо T-соединение согласно DIN 10242. До и после точки установки реле перепада должен присутствовать ровный участок трубопровода, минимальной длиной 5 диаметров трубопровода.

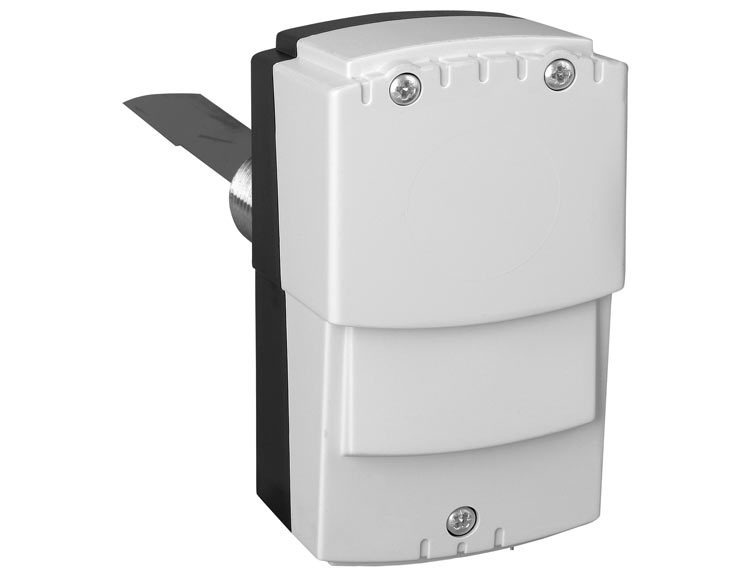

Реле потока состоит из базы с присоединенным пластиковым ударопрочным корпусом с резьбой R1" и крышки. В корпусе помещены микропереключатель, рычаг передачи с регулировочным винтом и держателем пластины. Держатель поставляется с двумя пластинами разных длин. Одна из пластин установлена. Корпус имеет отверстия для ввода кабеля и закреплен на базе тремя винтами. Для стабильности не используйте короткие пластины на трубах большого диаметра. При монтаже соблюдайте направление потока жидкости, указанное на корпусе.



Качество продукта "Made in Germany"





Принцип действия



Прибор обнаруживает наличие протока в трубопроводе с помощью пластины, установленной внутри трубопровода. Если скорость потока ниже установленного значения отсечки, пластина воздействует на переключатель с сухим контактом и контакты 1−4 замыкаются. Когда скорость увеличивается до предустановленного значения, замыкаются контакты 1−2. Точка переключения может быть изменена путем подстройки. На заводе значение отсечки установлено в минимальное положение (Amin).





Технические характеристики:
Диаметр трубопровода:
DN 1:8" (25:200 мм)
Допустимая температура носителя:
Maкс. +120°C
Рабочие характеристики переключающего контакта:
15 (8) A, 24-250 В~, при 24 В~ мин. 150 мA
Тип переключающего контакта:
Реле, переключающий контакт
Точность:
+ 15% от установленной величины
Пылевлагозащита:
IP65
Класс безопасности:
I
Температура работы и хранения:
-40...+85°C
Способ крепления реле на трубе:
T-соединение согласно DIN 10242, резьба R1" из латуни или нерж. стали
Материал рычага передачи:
Латунь (MS) или нержавеющая сталь марки V4A для работы в агрессивных средах
T-образный лепесток:
Гальванизированная сталь, подсоединяется к рычагу передачи из латуни или нерж. стали
Цвет корпуса:
Серый - RAL 7035, нижняя часть черная - RAL 7016
Корпус:
Ударостойкий пластик с резьбой R1" из латуни или нерж. стали
TV сертификация
TV.S.93-16 Strmungswchter JSF: для 1:8"
Доп. информация:
Таблица значений переключений с внутренними диаметрами трубопроводов, точками включения и выключения, смотрите прилагаемую с прибором инструкцию
Вес:
690 г



Модели:
Модель
Диаметр
трубопровода
Рабочее
давление
Агрессивность
среды
Оснащение
Материал
рычага
Сертификат
SRW/N-10
1/2"
Max. 5 бар
Нормальная
T-Unit
Латунь
СЕ, ГОСТ
SRW/N-20
3/4"
Max. 5 бар
Нормальная
T-Unit
Латунь
СЕ, ГОСТ
SRW/N-30
1...8"
Max. 8 бар
Нормальная
Paddle
Латунь
СЕ, ГОСТ
SRW/N-40
1...8"
Max. 5 бар
Нормальная
Red. switch value
Латунь
СЕ, ГОСТ
SRW/N-50
1...8"
Max. 13 бар
Агрессивная
Paddle
Нерж. сталь, V4A
СЕ, ГОСТ
SRW/N-60
1...8"
Max. 5 бар
Агрессивная
Red. switch value
Нерж. сталь, V4A
СЕ, ГОСТ

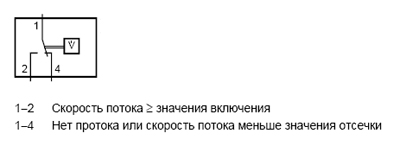

Внутренняя электрическая схема







Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
