Рукавный фильтр РФУ10 с вибровстряхиванием
Универсальный рукавный фильтр с вибровстряхиванием РФУ10, производительность от 10000 до 80000 м3/ч









Универсальные рукавные фильтры с регенерацией рукавов вибровстряхиванием отличаются простотой конструкции, предназначены для очистки воздуха от любых мелкодисперсных и среднедисперсных сухих неслипающихся пылей. Фильтрующим элементом являются рукава круглой формы. Фильтр позволяет очищать запыленный воздух до концентрации примесей 15÷20 мг/м3. Фильтры имеют встроенный механизм регенерации рукавов периодической вибрацией. Могут использоваться в производствах с непрерывным циклом: деревообработка, литейное производство, производство строительных материалов, минеральных удобрений. Наилучшие характеристики фильтры показывают при очистке древесных пылей и пылей при обработке ДСП.






Особенности фильтра РФУ10


1. Фильтры серии РФУ10 представляют собой типовые фильтровальные секции производительностью до 10000 м3. Наращивание производительности фильтра осуществляется путем добавления секций.

2. Вход пылевоздушной смеси организован сверху, грязный воздух "падает" вдоль рукавов (изнутри) постепенно фильтруясь на наружную сторону. Пыль постоянно сдувается потоком воздуха вниз, не откладываясь на фильтрующем материале. При вибровстряхивании пыль легко отстает от рукавов и падает в бункер.

3. Не требуется подвода сжатого воздуха для регенерации фильтровальных рукавов.

4. Фильтр в корпусном исполнении обслуживается сбоку (не требуется место над фильтром). Большая удобная сервисная дверь облегчает контроль состояния рукавной камеры и фильтровальных рукавов, а также обеспечивает легкую чистку фильтра и замену рукавов.

5. Фильтр предназначен для работы только с пылевыми вентиляторами. Вентилятор устанавливается перед фильтром «по грязному воздуху».

6. Вибровстряхивание происходит в автоматическом режиме, через определенные промежутки времени. Длительность и период вибровстряхивания задаются в настройках системы автоматики через лицевую панель управляющего контроллера. При встряхивании фильтрующих рукавов не надо останавливать работу системы.

7. Фильтр РФУ10 может комплектоваться пылевым вентилятором; тележкой-пылесборником; шлюзовым перегрузчиком, позволяющим производить непрерывную выгрузку уловленного продукта; бункером-накопителем со сдвижным затвором.











Принцип работы рукавного фильтра с вибровстряхиванием

Запыленный воздух поступает в камеру грязного воздуха в верхней части фильтра и опускается вниз внутри рукавов, фильтруясь наружу, при этом частицы пыли задерживаются на их внутренней поверхности, а очищенный воздух поступает в межрукавное пространство и отводится из фильтра. Регенерация запыленных рукавов в рукавном фильтре осуществляется периодической вибрацией. Пыль, отряхиваемая с рукавов, осыпается в бункер и через устройство выгрузки удаляется из фильтра.















Варианты исполнения фильтра:
- бескорпусное;
- в корпусе;
- взрывозащищенное;
- оснащение различными устройствами выгрузки бункера (ручной затвор, шнек, шлюзовой перегрузчик).

Нестандартное исполнение:
- изменение высоты фильтра;
- изменение сторон обслуживания;
- изменение ориентации патрубков входа и выхода воздуха.






Область применения

  • Деревообрабатывающая промышленность и производство ДСП
  • Производство сухих строительных смесей, цемента, извести и гипса
  • Черная металлургия, сталелитейная промышленность
  • Литейное производство
  • Цветная металлургия
  • Камеры сгорания, очистка дымовых газов, сухая сорбция
  • Химическая промышленность
  • Пищевая и зерноперерабатывающая промышленность
  • Производство удобрений
  • Текстильная промышленность
  • Бумажная промышленность
  • Стекольное производство



Технические характеристики фильтров РФУ10
Модель*
РФУ10
РФУ10х2
РФУ10х3
РФУ10х4
РФУ10х6
РФУ10х8
Количество секций
1
2
3
4
6
8
Максимальная производительность по воздуху, м3
10000
20000
30000
40000
60000
80000
Гидравлическое сопротивление, Па
500...1500
500...1500
500...1500
500...1500
500...1500
500...1500
Максимальная концентрация на входе в фильтр, г/м3
500
500
500
500
500
500
Концентрация пыли на выходе из фильтра, не более, мг/м3
20
20
20
20
20
20

* - в таблице приведен не полный перечень моделей и характеристик.
     ** - размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.

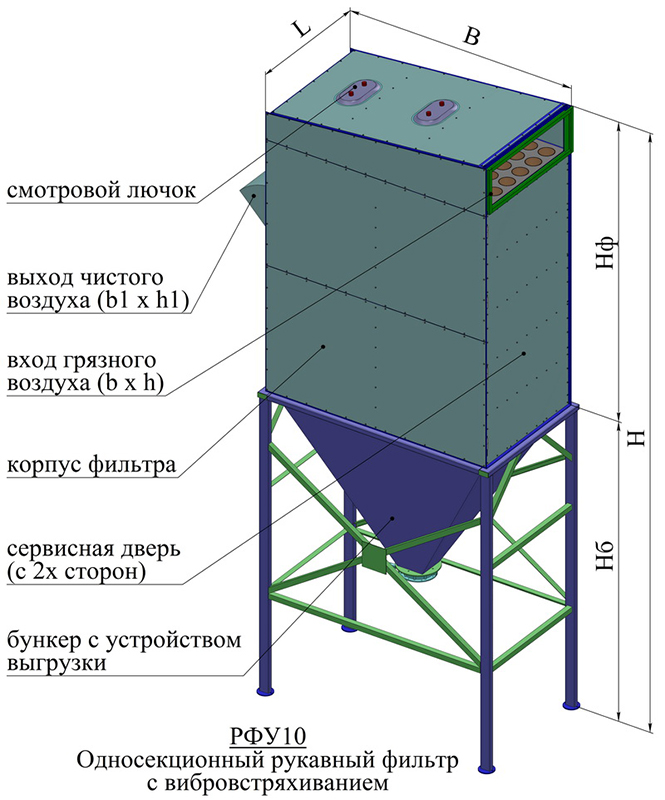

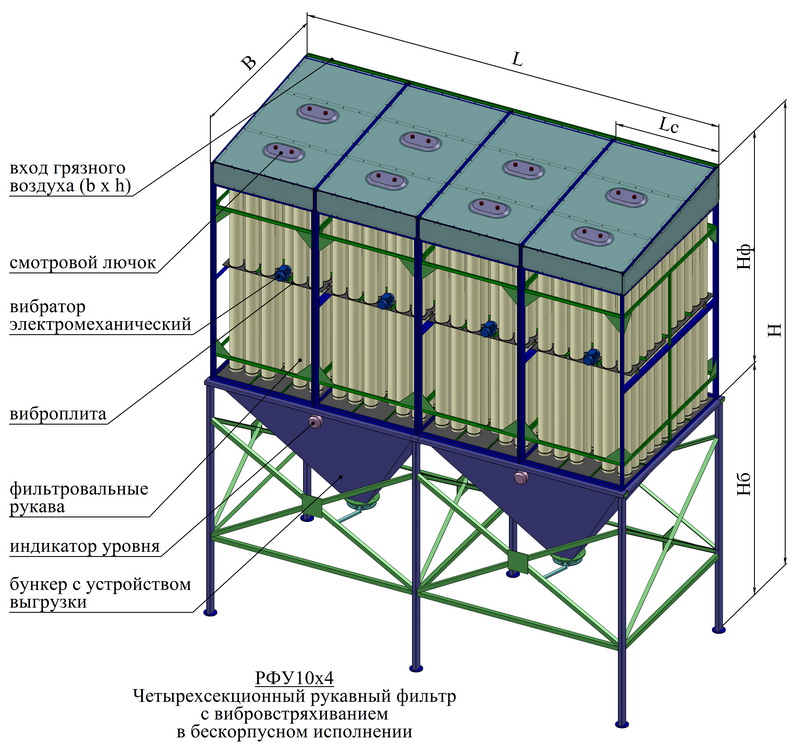

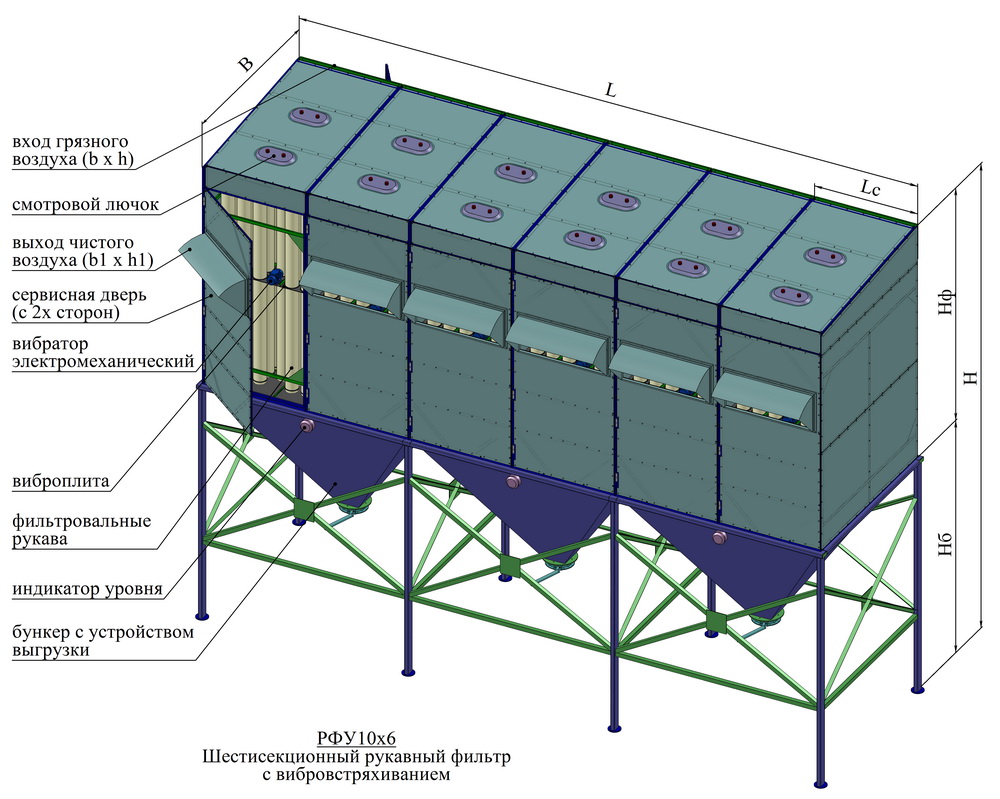

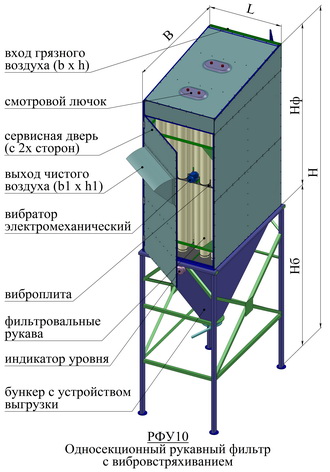

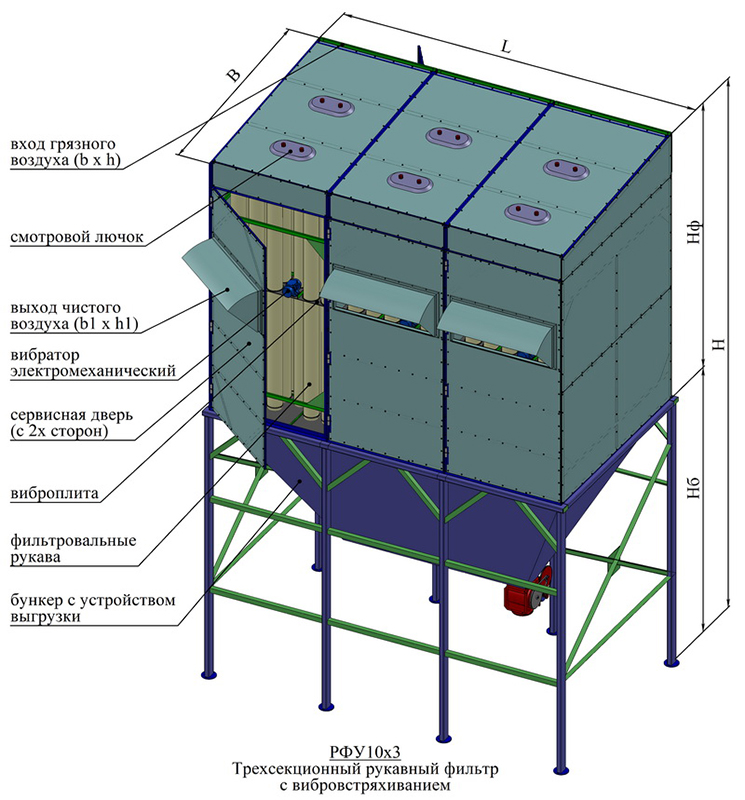

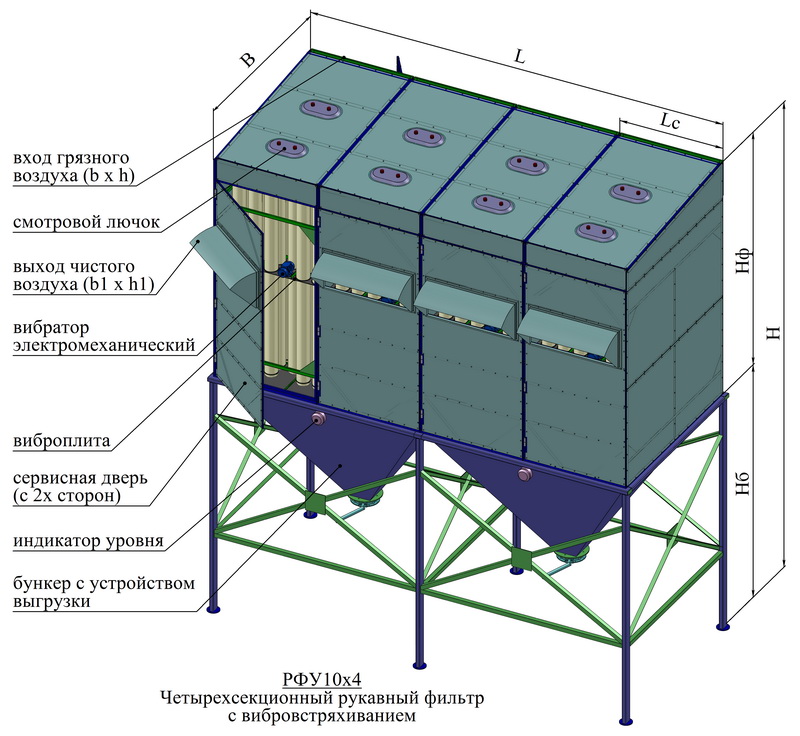

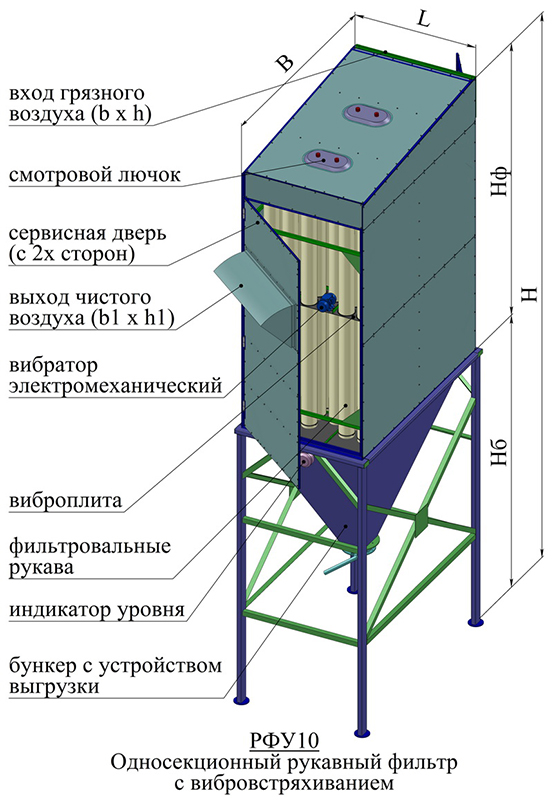

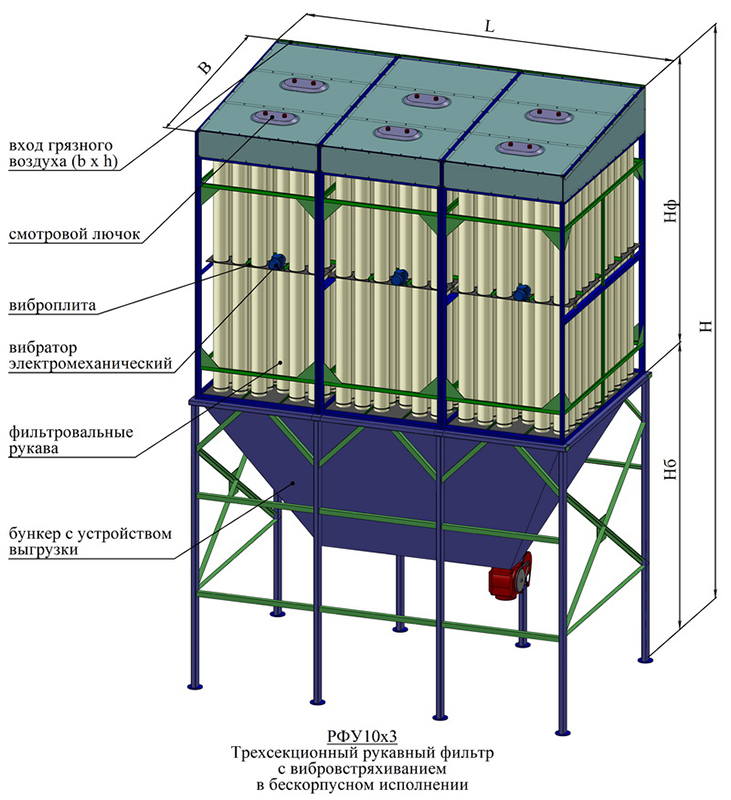

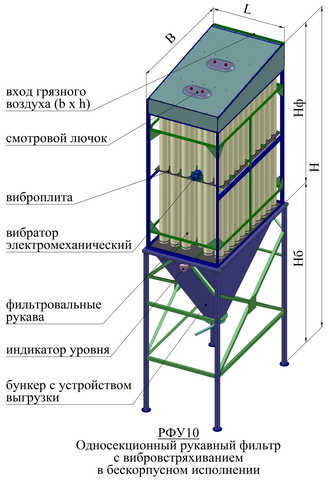

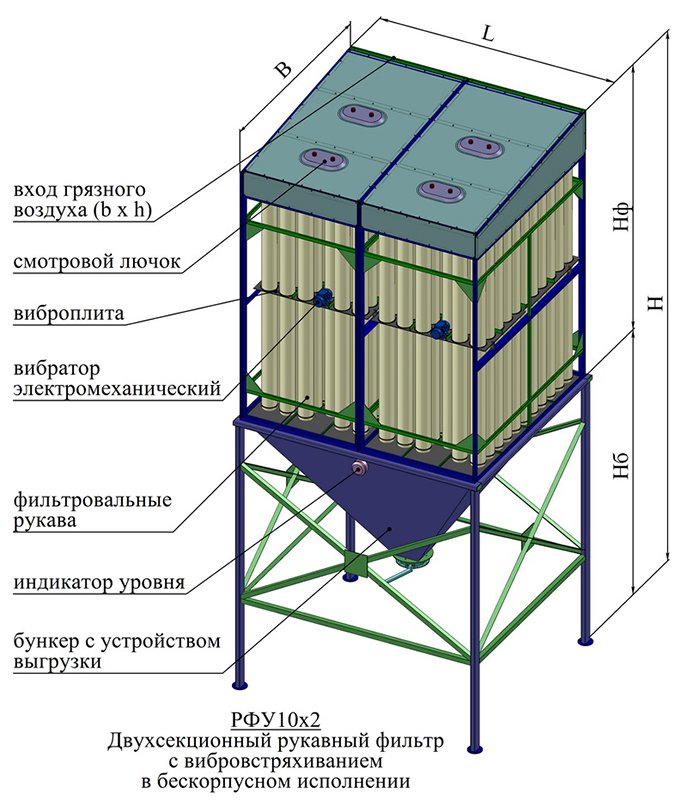

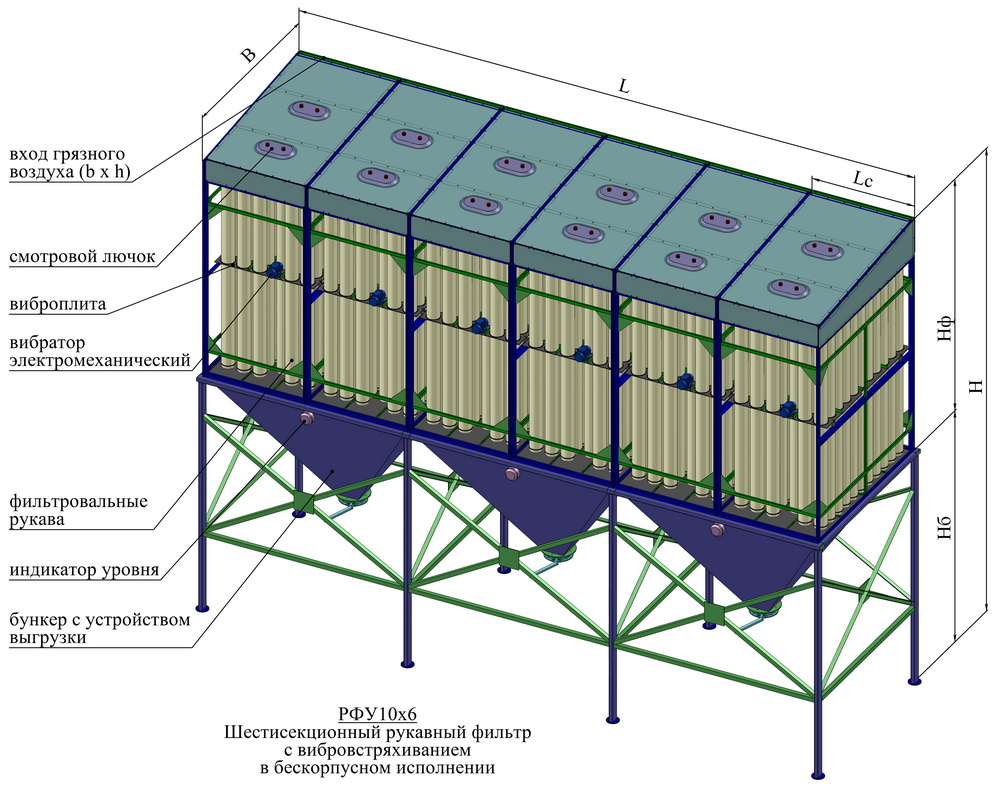

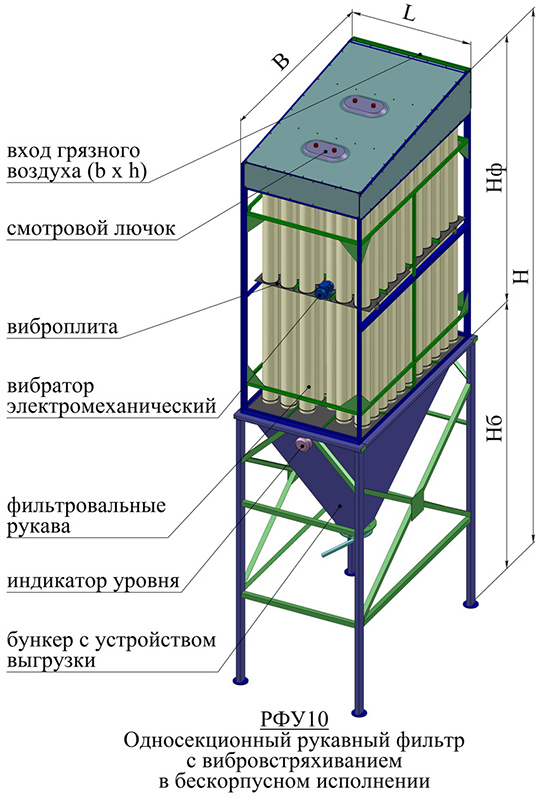

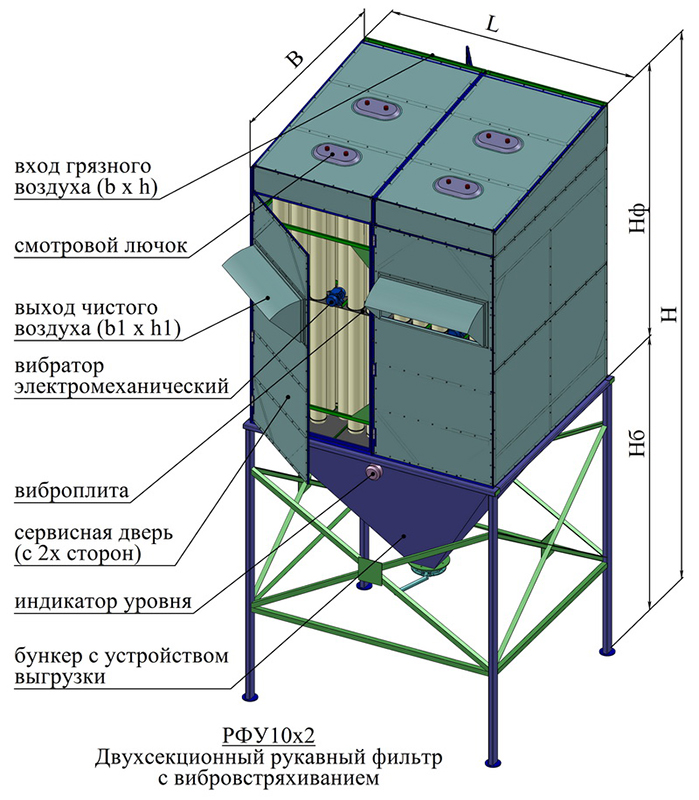

Примеры компоновки фильтровальных секций РФУ10







Габаритные и присоединительные размеры
Модель
H *
Hб *
Hф *
B
L
РФУ10
6000
3000
3000
2400
1300
1300
РФУ10х2
6000
3000
3000
2400
2600
1300
РФУ10х3
6000
3000
3000
2400
3900
1300
РФУ10х4
6000
3000
3000
2400
5200
1300
РФУ10х6
6000
3000
3000
2400
7800
1300
РФУ10х8
6000
3000
3000
2400
10400
1300

* - размер согласовывается при заказе. Размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия.





Представленная на сайте информация носит ознакомительный характер, не претендует на полноту и охватывает общие характеристики оборудования. За более подробной информацией, техническими характеристиками оборудования и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
