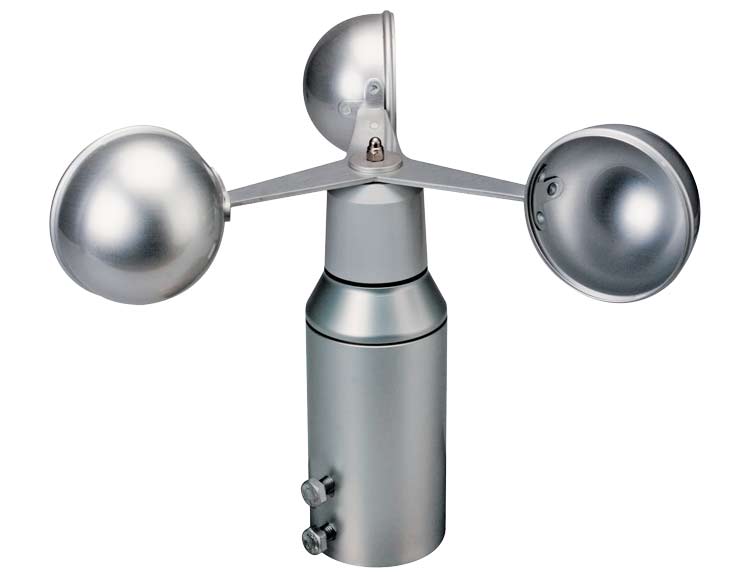

WG/O - Датчик скорости ветра



Датчик скорости ветра WG/О предназначен для измерения горизонтальной скорости ветра. Прибор оснащен бесконтактной оптически-электронной разверткой, что способствует легкому движению лопастей.
Доступны модели с аналоговым выходом сигнала следующих типов: 0...20 мА, 4...20 мА, 0-10 В, 0-5 В, 0-1 В и 0-2 В.

Многополюсный штекер находится в теле прибора. Датчик ветра монтируется на мачте, траверсе или на компактном держателе (см. Принадлежности). Все существенные детали сделаны из анодированного алюминия и дополнительно покрыты лаком.

Для работы в зимний период устройство оснащено электронно-регулируемым отоплением (опция) для обеспечения бесперебойной работы подшипников и для предотвращения образования льда в углублениях внешних вращающихся частей. Электропитание обеспечивается трансформатором.



Качество продукта "Made in Germany"





Область применения:

  • Метеорология
  • Научные исследования/развития
  • Автоматизация оранжерей
  • Менеджмент зданий
  • Разветвленная система климатических измерений



Технические характеристики:
Диапазон измерения:
0...50 м/с
Начальная скорость ветра:
0,3 м/с
Предельная ветровая нагрузка:
60 м/с
Электрический выход:
0-10 В, 0-1 В, 0-5 В, 0...20 мА и 4...20 мА
Точность:
±0,4 м/с или ±2,5% от диапазона измерения
Разрешение:
0,05 м/с
Wind load при 35 м/с:
приблизительно 10N (примерное давление на чашке вертушки
при скорости ветра 35 м/с)
Distance constant:
5 м (дистанция, которую поток ветра пройдет за время, пока
датчик наберет 63% фактической скорости ветра)
Температура окружающей среды:
-35...+80°C
Напряжение питания
для моделей с функцией обогрева:
24 В AC/DC, макс. 20 Вт; электронно-регулируемый обогрев
Напряжение питания
для моделей без обогрева:
15...24 В DC
Подключение:
5-полюсный штекер
Монтаж:
на мачте 1 " , DIN 2441
Вес:
1 кг







Модели:
Модель
Напряжение питания
Диапазон измерения
Выход
Сертификат
WG/O-10
24В AC/DC
0...50 м/с
0-10 В
ГОСТ, СЕ
WG/O-20
24В AC/DC
0...50 м/с
0-5 В
ГОСТ, СЕ
WG/O-30
24В AC/DC
0...50 м/с
0-1 В
ГОСТ, СЕ
WG/O-40
24В AC/DC
0...50 м/с
0...20 мА
ГОСТ, СЕ
WG/O-50
24В AC/DC
0...50 м/с
4...20 мА
ГОСТ, СЕ

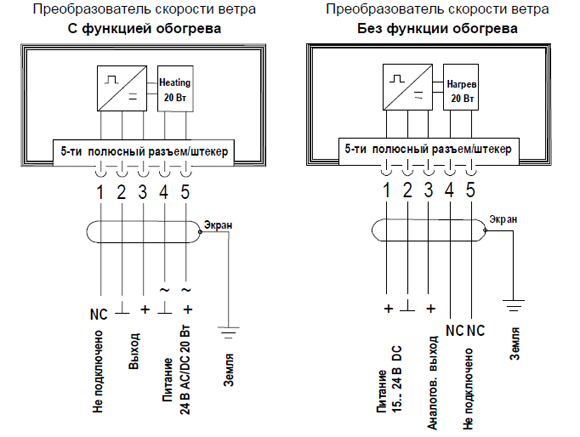

Электрическая схема подключения

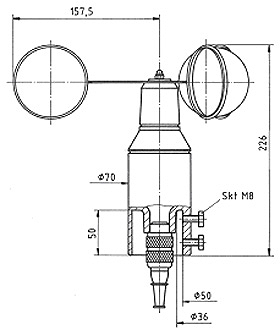

Чертеж с размерами







Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
