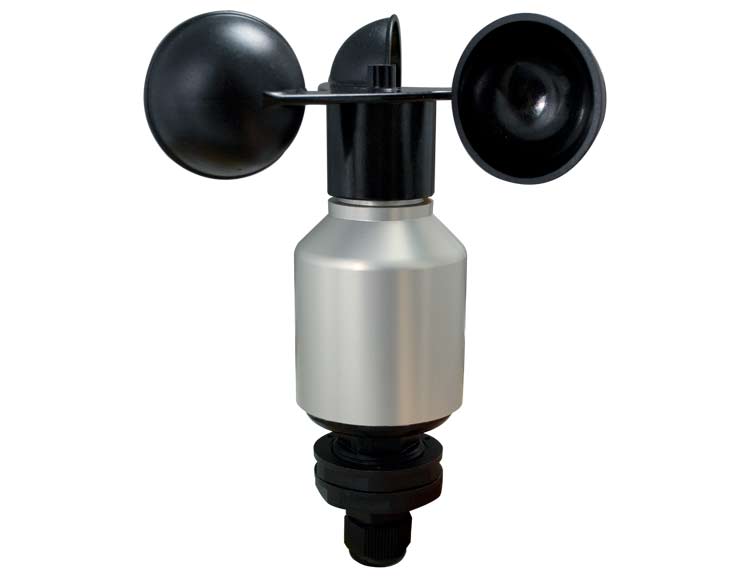

WG2/O - Датчик скорости ветра - компактный
WG2/O - Датчик скорости ветра - компактный





Датчик скорости ветра WG2/О предназначен для измерения горизонтальной скорости ветра. Доступны модели с аналоговым выходом сигнала следующих типов: 0...20 мА, 4...20 мА, 0-10 В, 0-5 В и 0-2 В.

Лопасти сделаны из пластмассы, корпус из анодированного алюминия и пластмассы. Для монтажа устройство имеет резьбовую цапфу (PG 21) с 2 муфтами.

Для работы в зимний период устройство оснащено электронно-регулируемым отоплением (опция) для обеспечения бесперебойной работы подшипников и для предотвращения образования льда в углублениях внешних вращающихся частей. Электропитание обеспечивается трансформатором.

Качество продукта "Made in Germany"





Область применения:

  • Метеорология
  • Научные исследования/развития
  • Автоматизация оранжерей
  • Менеджмент зданий
  • Разветвленная система климатических измерений



Технические характеристики:
Диапазон измерения:
0...50 м/с
Разрешение:
0,1 м/с
Начальная скорость ветра:
0,5 м/с
Точность:
±0,5 м/с или ±3% от диапазона измерения
Принцип измерения:
опто-электронный (сегментированный диск)
Электрический выход:
0-10 В, 0-2 В, 0-5 В, 0...20 мА и 4...20 мА
Нагрузка для токового выхода (мA):
макс. 500 Ом (для питающего напряжения > 15 В DC)
Нагрузка для выхода напряжения (В):
мин. 1 кОм
Напряжение питания:
9…30 В DC или 24 В AC/DC, макс. 50 мA
Напряжение питания для выхода 0-10 В:
13…30 В DC или 24 В AC/DC, макс. 50 мA
Напряжение питания
для моделей с функцией обогрева:
24 В DC/AC, макс. 20 Вт
Температура окружающей среды:
-40°C...70°C (для моделей с функцией обогрева)
Предельная ветровая нагрузка:
макс. 80 м/с, 30 минут
Соединительный кабель:
встроенный 12 м экранированный кабель LiYCY 6 x 0,25 мм2
Монтаж:
на столб, траверсу или мачту с резьбой PG 21 или отверстиями от 29 мм
Класс защиты:
IP 55
Вес:
0,40 – 0,75 кг, в зависимости от модели
Корпус:
Алюминий (AlMgSi1)
Вертушка:
Синтетик с углеродным волокном (PC-GF10)
Дно:
Синтетик (POM H2320)









Модели:
Модель
Напряжение питания
Диапазон измерения
Выход
Электрический кабель
(экранированный)
Сертификат
WG2/O-10
24В AC/DC
0...50 м/с
0-10 В
12 м, LiYCY 6 x 0,25 мм
ГОСТ, СЕ
WG2/O-20
24В AC/DC
0...50 м/с
0-5 В
12 м, LiYCY 6 x 0,25 мм
ГОСТ, СЕ
WG2/O-30
24В AC/DC
0...50 м/с
0-2 В
12 м, LiYCY 6 x 0,25 мм
ГОСТ, СЕ
WG2/O-40
24В AC/DC
0...50 м/с
0...20 мА
12 м, LiYCY 6 x 0,25 мм
ГОСТ, СЕ
WG2/O-50
24В AC/DC
0...50 м/с
4...20 мА
12 м, LiYCY 6 x 0,25 мм
ГОСТ, СЕ

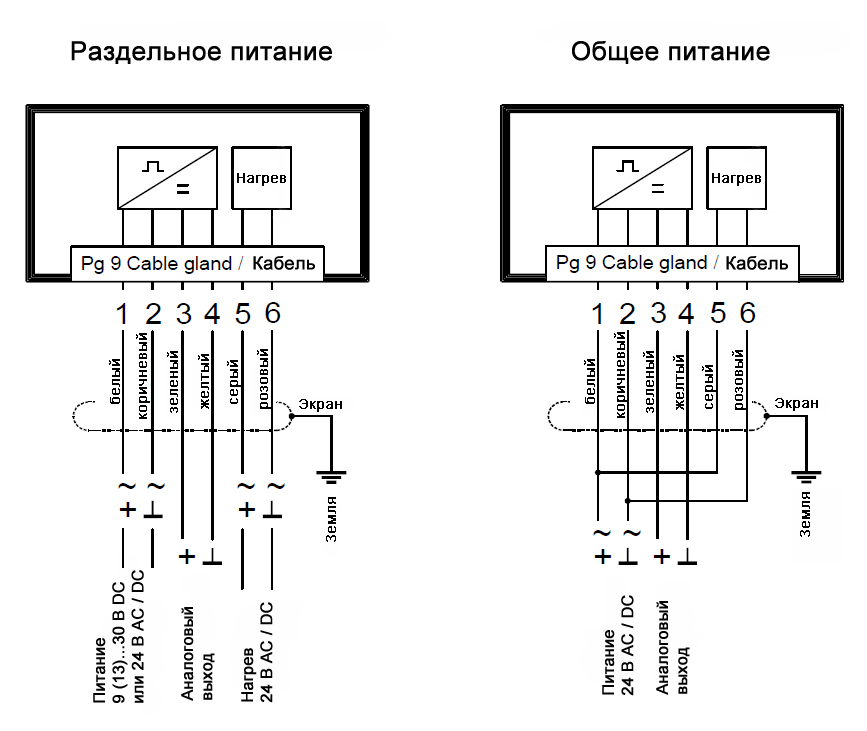

Электрическая схема подключения

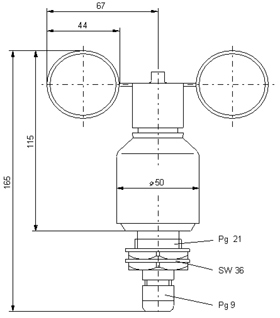

Чертеж с размерами







Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
