WRG/O - Датчик горизонтального направления ветра
WRG/O - Датчик горизонтального направления ветра



Датчик горизонтального направления ветра WRG/O измеряет горизонтальное направление ветра. Прибор оснащается бесконтактной оптически-электронной разверткой или потенциометром с контактным кольцом. Выход сигнала направления ветра может быть 3-х видов (в зависимости от модели): токовый выход, выход напряжения, выход сопротивления.

Все существенные детали сделаны из анодированного алюминия и дополнительно покрыты лаком. Датчик ветра монтируется на мачте или на компактном держателе (см. Принадлежности).



Качество продукта "Made in Germany"





Область применения:

  • Автоматизация оранжерей
  • Менеджмент зданий
  • Наблюдения в аграрном секторе
  • Научные исследования/развития
  • Метеорология



Технические характеристики:
Напряжение питания:потенциометр 12 В DC, макс. 1,5 ватт и аналоговое 14 - 18 В DC
Напряжение питания для обогрева:24 В AC/DC, макс. 20 ватт
Диапазон измерения:0...360 град.
Аналоговый выход:0 - 10 В, 0 - 5 В, 0 - 1 В, 0...20 мА и 4...20 мА
Точность аналогового выхода:+ 2,5 град.
Потенциометр:2000 Ом, 3 x 120 град., 0...2000 Ом и 0...400 Ом
Точность потенциометра:+ 1,5 град., + 2 град. и + 3 град.
Температура окружающей среды:-35...+80 град.C
Электрическое соединение:аналоговое = 5 полюсное и потенциометр = 8 полюсное штепсельное соединение
Монтаж:На мачте (1 1/2 дюйма) или с помощью настенного крепления
Крепление:диаметр 50 мм x 50 мм
Высота:415 мм
Вес:1,8 кг
Принадлежности:Держатель датчика, траверсу и стрелу см. Принадлежности (не входит в стандартный комплект поставки)









Модели:
Модель
Напряжение питания
Диапазон измерения
Выход
Сертификат
WRG/O-10
15...28 В DC или 24 В AC
0...360 град.
0...20 мA
ГОСТ, СЕ
WRG/O-20
15...28 В DC или 24 В AC
0...360 град.
4...20 мA
ГОСТ, СЕ
WRG/O-30
5...28 В DC или 24 В AC
0...360 град.
0...1 В
ГОСТ, СЕ
WRG/O-40
5...28 В DC или 24 В AC
0...360 град.
0...10 В
ГОСТ, СЕ
WRG/O-50
8...28 В DC или 24 В AC
0...360 град.
0…5 В
ГОСТ, СЕ

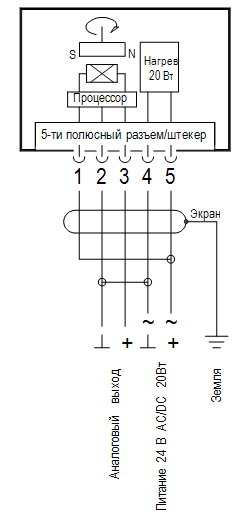

Электрическая схема подключения





Все модели оснащены
функцией обогрева





Чертеж с размерами





Качество продукта "Made in Germany"

За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
