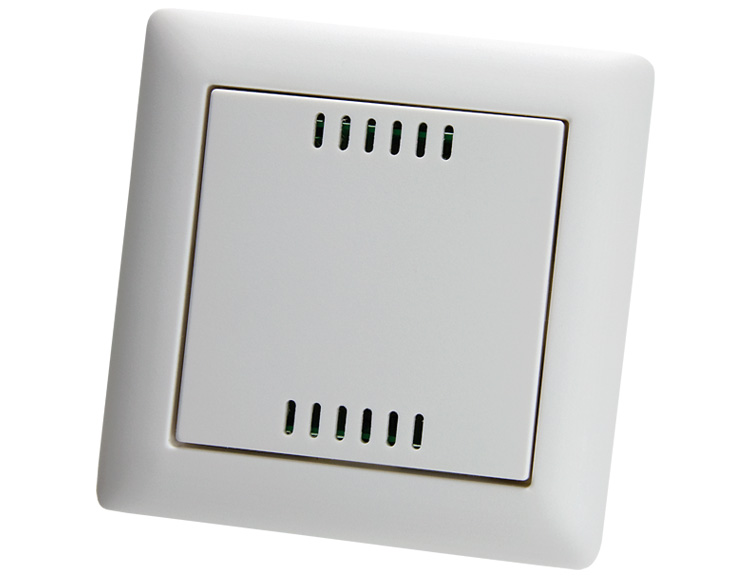

UP1/E - Датчик температуры в помещении, пассивный, для скрытой установки





Пассивные датчики комнатной температуры серии UP1/E предназначены для измерения температуры внутри помещений в сфере HVAC (отопление, вентиляция и климатизация).
Диапазон измерения: -30...+60°C. Широкий выбор измерительных элементов: Pt100, Pt1000, Ni1000, Ni1000TK5000, LM235Z, NTC20k, NTC10k.

Простой и функциональный корпус датчика легко монтируется в розетку скрытой проводки диаметром 55 мм, либо с помощью адаптационной рамки (заказывается отдельно) в кабель-канал. Датчик устанавливается в стандартную плоскую рамку для выключателей и розеток. Внешний вид рамки и дизайна датчика можно выбрать из набора дизайнерских серий Berker, Busch Jäger, Gira, Jung, Merten. В стандартной комплектации серия GIRA Standard 55, Pure White. Широкие вентиляционные отверстия гарантируют хорошую циркуляцию воздуха, что способствует точности измерений.





Качество продукта "Made in Germany"





Электрическая схема подключения
Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni1000, Ni1000TK5000, LM235Z, NTC20k, NTC10k (другие по запросу)
Диапазон измерения:
-30...+60°C
Дизайнерская серия:
GIRA Standard 55 (по запросу Berker, Busch Jger, Gira, Jung, Merten)
Потребляемый ток:
примерно 1 мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В постоянного тока
Электрическое подключение:
пружинный клеммный зажим до 1.5 мм2
Тип подключения:
2-х проводное подключение
Способ крепления:
с помощью двух винтов в розетку скрытой проводки диаметром 55 мм, либо с помощью адаптационной рамки (заказывается отдельно) в кабель-канал
Класс защиты:
IP20
Температура хранения:
-30...+50 °C
Рабочая температура:
-30...+60 °C



Модели:
Модель
Измерительный
элемент
Серия
Сертификат
UP1/E-G20
Pt100
GIRA Standard 55, Pure White
ГОСТ, CE
UP1/E-G30
Pt1000
GIRA Standard 55, Pure White
ГОСТ, CE
UP1/E-G40
Ni1000
GIRA Standard 55, Pure White
ГОСТ, CE
UP1/E-G50
Ni1000TK5000
GIRA Standard 55, Pure White
ГОСТ, CE
UP1/E-G70
LM235Z
GIRA Standard 55, Pure White
ГОСТ, CE
UP1/E-G80
NTC20k
GIRA Standard 55, Pure White
ГОСТ, CE
UP1/E-G90
NTC10k
GIRA Standard 55, Pure White
ГОСТ, CE





Качество продукта "Made in Germany"
