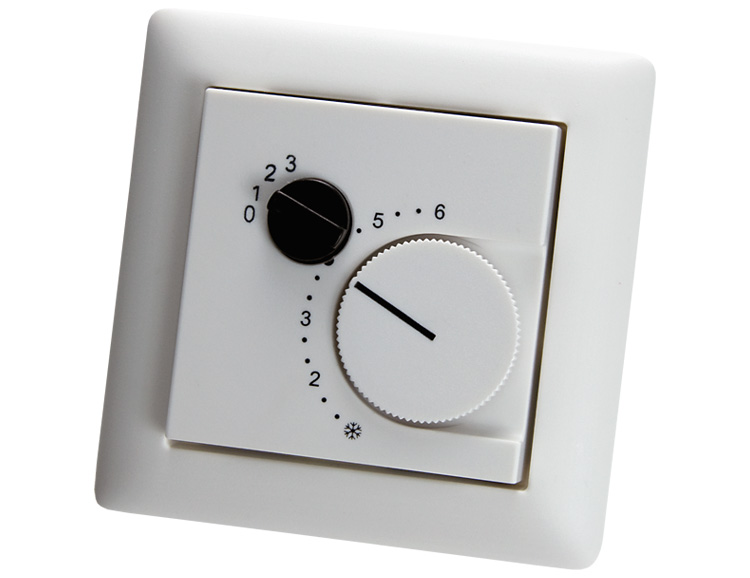

UP4/P - Датчик температуры в помещении, пассивный, с потенциометром и 4-х позиционным переключателем, для скрытой установки





Пассивные датчики комнатной температуры серии UP4/P предназначены для измерения температуры внутри помещений в сфере HVAC (отопление, вентиляция и климатизация).
Диапазон измерения: -30...+60°C.
Широкий выбор измерительных элементов: Pt100, Pt1000, Ni1000, Ni1000TK5000, LM235Z, NTC 20k, NTC10k.

Измерение температуры в помещении. Изменение уставки температуры с помощью встроенного потенциометра 1 кОм. Регулировка скорости работы вентилятора с помощью встроенного 4-х позиционного переключателя (0,1,2,3), 24 В пост. тока.

Простой и функциональный корпус датчика легко монтируется в розетку скрытой проводки диаметром 55 мм, либо с помощью адаптационной рамки (заказывается отдельно) в кабель-канал. Датчик устанавливается в стандартную плоскую рамку для выключателей и розеток. Внешний вид рамки и дизайна датчика можно выбрать из набора дизайнерских серий Berker, Busch Jäger, Gira, Jung, Merten. В стандартной комплектации серия GIRA Standard 55, Pure White.

При монтаже следует обратить внимание, чтобы вентиляционные отверстия располагались перпендикулярно к стене. Таким образом гарантируется хорошая циркуляция воздуха, что способствует точности измерений.



Качество продукта "Made in Germany"





Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni1000, Ni1000TK5000, LM235Z, NTC 20k, NTC10k
(другие по запросу)
Диапазон измерения:
-30...+60°C
Дизайнерская серия:
GIRA Standard 55 (по запросу Berker, Busch Jger, Gira, Jung, Merten)
Потенциометр:
1 кОм (другие по заказу)
Поворотный переключатель:
4 положения (0,1,2,3), 24 В постоянного тока
Потребляемый ток:
примерно 1 мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В постоянного тока
Электрическое подключение:
винтовой зажим до 1.5 мм2
Тип подключения:
2-х проводное подключение
Способ крепления:
с помощью двух винтов в розетку скрытой проводки диаметром 55 мм,
либо с помощью адаптационной рамки (заказывается отдельно) в кабель-канал
Класс защиты:
IP20
Температура хранения:
-30...+50°C
Рабочая температура:
-30...+60°C
Примечание:
Дизайнерская серия определяется при заказе, смена серии после изготовления прибора невозможна



Модели:
Модель
Потенциометр
Измерительный
элемент
Оснащение
Серия
Сертификат
UP4/P-G10
1 кОм
Pt100
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ
UP4/P-G20
1 кОм
Pt1000
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ
UP4/P-G30
1 кОм
Ni1000
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ
UP4/P-G40
1 кОм
Ni1000TK5000
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ
UP4/P-G60
1 кОм
LM235Z
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ
UP4/P-G70
1 кОм
NTC20k
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ
UP4/P-G80
1 кОм
NTC10k
4-позиционный
переключатель
GIRA Standard 55, Pure White
ГОСТ, СЕ



Электрическая схема подключения





Качество продукта "Made in Germany"
