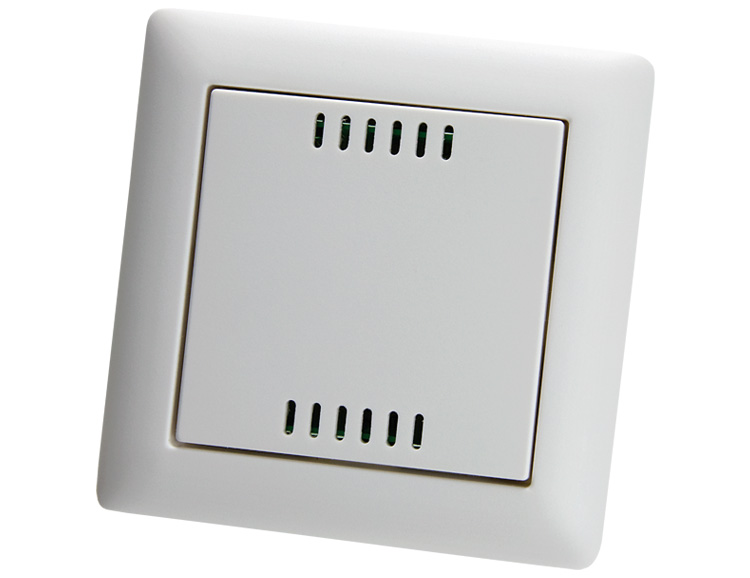

UM1/E - Датчик измерения температуры в помещении с преобразователем выходного сигнала - Активный, 0-10В, 4...20мА, для скрытой установки





Преобразователь UM1/E предназначен для измерения температуры внутри помещений в сфере HVAC (отопление, вентиляция и климатизация), монтируется в розетке скрытой проводки аналогично стандартному выключателю и имеет современный дизайн. Температура измеряется с помощью элемента сопротивления, установленного в корпусе прибора. Прибор измеряет температуру в двух возможных диапазонах: -20...+50°C, 0...+50°C и преобразует ее в аналоговый сигнал выхода 0-10В или 4…20 мА. Возможна ручная калибровка прибора в процессе эксплуатации (коррекция нулевой точки диапазона).

Простой и функциональный корпус преобразователя легко монтируется в розетку скрытой проводки диаметром 55 мм, либо с помощью адаптационной рамки (заказывается отдельно) в кабель-канал. Преобразователь устанавливается в стандартную плоскую рамку для выключателей и розеток. Внешний вид рамки и дизайна преобразователя можно выбрать из набора дизайнерских серий Berker, Busch Jäger, Gira, Jung, Merten. В стандартной комплектации серия GIRA Standard 55, Pure White.

Широкие вентиляционные отверстия гарантируют хорошую циркуляцию воздуха, что способствует точности измерений. При монтаже следует обратить внимание, чтобы вентиляционные отверстия располагались перпендикулярно к стене. Таким образом гарантируется хорошая циркуляция воздуха, что способствует точности измерений.





Качество продукта "Made in Germany"





Основные характеристики
Измерительный элемент:
Pt100 DIN EN 60751, Class B
Напряжение питания 0-10 В:
24V AC/DC (± 5%)
Аналоговый выход 0-10 В:
0...10 В (3-х провод.), мин. сопротивление 100 кОм
Напряжение питания 4....20 мА:
10...30В DC, Ubmin = 10В + Rload*0,02A
Аналоговый выход 4....20 мА:
4...20 мА (2-х провод.), максимальная Rload(Oм) = (Uv-14В)/0,02A
Точность:
± 0,2K + max. 3% от диапазона измерения
Диапазон измерения температуры:
2 возможных диапазона измерения (выбираются встроенным DIP-переключателем)
Диапазоны:
-20...+50°C, 0...+50°C (по запросу возможны другие диапазоны)
Рабочая температура:
-30…+60°C (датчик), -30…+70°C (электроника)
Рабочий диапазон влажности r.H.:
0...98%r.H., при отсутствии конденсации
Дизайнерская серия:
GIRA Standard 55 (по запросу Berker, Busch Jger, Gira, Jung, Merten)
Электрическое подключение:
пружинный клеммный зажим до 1.5 мм2
Способ крепления:
с помощью двух винтов в розетку скрытой проводки диаметром 55 мм,
либо с помощью адаптационной рамки (заказывается отдельно) в кабель-канал
Класс защиты:
IP20
Стандарты:
Сертификаты: ГОСТ, CE, EMC в соответствии с EN 61326-1 2006, EMV directive 89/336/EWG
Температура хранения:
-20...+50°C
Примечание:
Дизайнерская серия определяется при заказе, смена серии после изготовления прибора невозможна



Модели:
Модель
Диапазон измерения
(предустановленный)
Выход
Серия
Сертификат
UM1/E-I-G01
0...+50°C
4...20 мA
GIRA Standard 55, Pure White
ГОСТ, CE
UM1/E-U-G01
0...+50°C
0-10 В
GIRA Standard 55, Pure White
ГОСТ, CE
