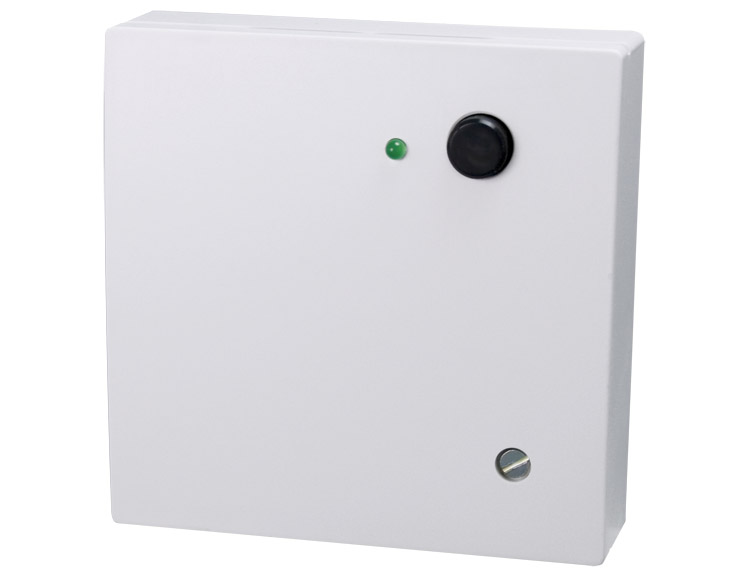

RF3/P - Датчик температуры в помещении, пассивный, с кнопочным выключателем и индикатором, для открытой установки







Измерение температуры в помещении. Зеленый светодиод индикации режима "Работа". Включение/выключение системы вентиляции с помощью встроенного кнопочного выключателя.

Диапазон измерения: 0...+50°C. Широкий выбор измерительных элементов: Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1,8k, LM235Z, NTC 20k, NTC10k.

Датчик крепится с помощью двух винтов непосредственно на стене или, с помощью адаптера (заказывается отдельно) на DIN-рейку. При монтаже следует обратить внимание, чтобы вентиляционные отверстия располагались перпендикулярно к стене. Таким образом гарантируется хорошая циркуляция воздуха, что способствует точности измерений.



Качество продукта "Made in Germany"





Электрическая схема подключения
Технические характеристики:
Измерительный элемент:
Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1,8k, LM235Z, NTC 20k, NTC10k
(другие по запросу)
Диапазон измерения:
0...+50°C
Кнопочный выключатель:
1 кнопка (нормально открытый контакт), черный
Светодиодный индикатор:
зеленый, 24 В постоянного тока
Потребляемый ток:
примерно 1 мА
Сопротивление изоляции:
100 МОм, при 20°C и 500 В постоянного тока
Электрическое подключение:
винтовой зажим до 1.5 мм2
Тип подключения:
2-х проводное подключение
Корпус:
пластиковый
Размер корпуса:
75х75х25мм
Цвет:
верхняя часть белая (RAL 9010), нижняя часть черная
Способ крепления:
с помощью двух винтов непосредственно на стене или, с помощью адаптера (заказывается отдельно) на DIN-рейку
Класс защиты:
IP30
Температура хранения:
-30...+50°C
Рабочая температура:
-30...+60°C



Модели:
Модель
Оснащение
Измерительный
элемент
Сертификат
RF3/P-20
1 кнопка, 1 светодиод
Pt100
СЕ, ГОСТ
RF3/P-30
1 кнопка, 1 светодиод
Pt1000
СЕ, ГОСТ
RF3/P-40
1 кнопка, 1 светодиод
Ni1000
СЕ, ГОСТ
RF3/P-50
1 кнопка, 1 светодиод
Ni1000TK5000
СЕ, ГОСТ
RF3/P-60
1 кнопка, 1 светодиод
NTC1,8k
СЕ, ГОСТ
RF3/P-70
1 кнопка, 1 светодиод
LM235Z
СЕ, ГОСТ
RF3/P-80
1 кнопка, 1 светодиод
NTC20k
СЕ, ГОСТ
RF3/P-90
1 кнопка, 1 светодиод
NTC10k
СЕ, ГОСТ



Чертеж с размерами



SB/E-01 - Адаптер для установки на DIN-рейку
