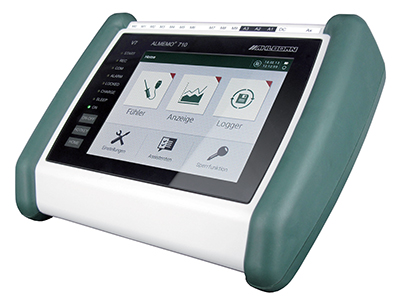

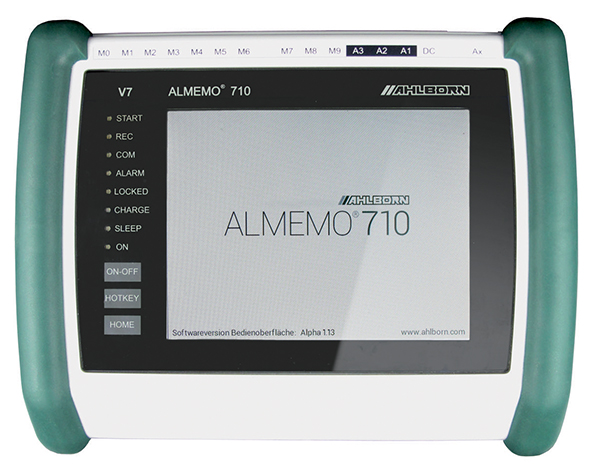

Регистратор данных ALMEMO® 710 с сенсорным дисплеем - для стационарного и мобильного использования. Новое поколение V7.


Профессиональный измерительный прибор и регистратор данных - флагман системы ALMEMO®. Имеет 10 измерительных входов, встроенный аналоговый выход, интерфейсы передачи данных RS232, USB и Ethernet. Встроенный датчик атмосферного давления 700...1100 мбар, для автоматического расчета и коррекции измерений, зависимых от атмосферного давления (параметры влажности, скорость потока). Внутренняя память 8 Мб EEPROM на 1.500.000 измеренных значений с возможностью подключения внешнего адаптера с картой памяти micro SD и функцией кольцевой памяти.


Опция KL - возможность ручной калибровки датчика без применения компьютера и ПО: многоточечная калибровка и линеаризация, специальные измерительные диапазоны, изменение калибровочных данных. Все данные сохраняются в интеллектуальном разъеме датчика ALMEMO®. При включении прибор производит внутренний тест и автоматическое распознавание подключенных датчиков, считывая содержащуюся в интеллектуальных разъемах информацию. Через 3 секунды после включения прибор полностью готов к работе, на дисплее отображается измеренное значение вместе с соответствующими единицами измерения. Размерность измеряемой величины задается в настройках прибора.

Новые цифровые датчики ALMEMO® D7
Цифровые датчики серии D7 значительно расширяют спектр функций системы ALMEMO®. Датчики сообщаются с прибором ALMEMO® 710 через полностью цифровой интерфейс, что обеспечивает быструю и помехоустойчивую последовательную передачу измерительных данных.
Измерительные диапазоны коннекторов ALMEMO® D7 независимы от измерительного прибора и могут быть расширены для новых задач. Отображение измеренных значений: до 8 знаков, отображение единиц измерения: до 6 знаков, название датчика (комментарий): до 20 знаков.
Каждый подключенный датчик серии D7 имеет собственный процессор. Датчики работают параллельно, каждый со своей частотой дискретизации и благодаря этому достигают высокой скорости при динамических измерениях. Частота опроса у измерительного прибора ALMEMO® 710 настраивается индивидуально для каждого датчика.
В коннекторе ALMEMO® D7 обрабатывается до 10 каналов для измеренных значений и значений функций. Это добавляет новые возможности применения, особенно для датчиков, измеряющих несколько параметров (напр., метеодатчиков), а также для привязки сложных сторонних датчиков.



Технические данные:
Регистратор данных<br>с сенсорным графическим дисплеем<br>ALMEMO 710
Регистратор данных
с сенсорным графическим дисплеем
ALMEMO 710

  • Новое поколение V7.
  • Многофукциональный измерительный прибор и регистратор данных с 10 измерительными входами ALMEMO®. До 100 изм. каналов на прибор (по 10 каналов на 1 измерительный вход при использовании датчиков серии D7). Входы гальванически развязаны с помощью полупроводниковых реле (50В).
  • 2 выходных разъема ALMEMO® А1, А2 для цифровых интерфейсов, аналогового выхода, сетевых кабелей, кабелей релейных и пусковых блоков, карты памяти;
  • ALMEMO® DC-разъем для подключения внешнего питания. Электрическая изоляция между измерительными входами и питанием прибора, повышающая качество измерений и гарантирующая качество измерений при питании прибора от сети с плохим заземлением;
  • Встроенный аналоговый выход, USB, Ethernet и интерфейс передачи данных RS232.
  • Внутренняя память 8 Мб EEPROM (до 1.500.000 измеренных значений), вывод на дисплей любого сохраненного значения. Функция кольцевой памяти.
  • Возможность подключения дополнительной памяти: внешний адаптер с картой памяти micro SD.
  • Более 65 измерительных диапазонов.
  • Встроенный датчик атмосферного давления 700...1100 мбар, для автоматического расчета и коррекции измерений, зависимых от атмосферного давления (параметры влажности, скорость потока).
  • Поддержка интеллектуальных разъемов ALMEMO® с раздельной калибровкой измерительных каналов. Поддержка датчиков ALMEMO® новой серии D7.
  • Измерительные функции: измерение, отображение и сохранение результатов измерений, настройка нулевой точки, сохранение максимальных/минимальных величин измерений с привязкой по дате и времени, вычисление усредненного значения в пределах заданного временного интервала, функция сглаживания, мониторинг предельных значений, масштабирование, коррекция измерительной кривой датчика по нулевой точке и амплитуде, температурная компенсация, компенсация холодного спая, компенсация атмосферного давления.
  • Опция KL: многоточечная калибровка и линеаризация, специальные измерительные диапазоны, изменение калибровочных данных. Все данные сохраняются в интеллектуальном разъеме датчика ALMEMO®.
  • Сенсорный графический дисплей 5,7" с подсветкой, TFT-LCD VGA 640х480 пикселей, регулировка яркости.
  • 24-битный АЦП с высоким разрешением и малым энергопотреблением, 100 миллионов измерений в секунду.
  • Интуитивно понятная система меню с функциями программирования, окна подсказки и помощи.
  • Энергонезависимые календарь и часы реального времени с питанием от внутренней батареи.
  • Удобная работа на сенсорном графическом экране, 3 дополнительных сенсорных клавиши.
  • Энергосберегающий спящий режим для длительных измерений.
  • Тестовые функции: оперативный контроль дисплея, мониторинг измерительного диапазона, индикация неисправности датчика, контроль напряжения батареи.

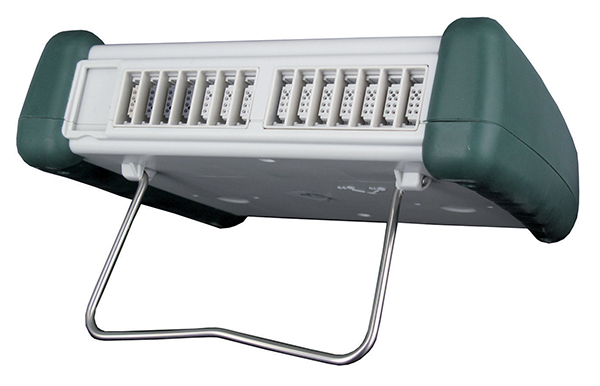

  • Прорезиненный, смягчающий удары и вибрацию корпус со складной подставкой.



Технические данные ALMEMO 710 (418 Кб)






Возможности измерений:

Температура (термопары и термоэлементы); Давление; Относительная влажность 0...100 % r.H.(%rH, HcrH, HrH); Точка росы; Влагосодержание; Давление насыщенного пара; Энтальпия; Ток и Напряжение; Сопротивление; Скорость потока жидкостей и газов; Расход по сечению канала; Частота; Скорость вращения; Сила сжатия и растяжения; Смещение; Оптическое излучение; Теплопроводность; Выпадение осадков; Сила и направление ветра; Глобальная и солнечная радиация; Величина рН; Окислительно-восстановительный потенциал (redox); Проводимость; Содержание кислорода O2; Содержание углекислого газа CO2; Содержание угарного газа CO; Содержание озона O3; Коэффициент теплового излучения (IR).

Опция KL: Многоточечная калибровка, Специальные измерительные диапазоны (OA710KL) (См. Каталог. Глава 01.17 и 03.03).
Опция Q5: Скорость измерений 500 измерений в секунду на 1 измерительный канал (OA710Q5) (См. Каталог. Глава 01.05).





Интерфейс ввода/вывода и передачи данных ALMEMO®:

  • 2 выходных разъема ALMEMO А1, А2 для интерфейсных кабелей, сетевых кабелей, кабелей релейных и пусковых блоков;
  • Полная калибровка и программирование измерительного прибора и датчиков;
  • ALMEMO DC-разъем для подключения внешнего питания;
  • Электроизолированный встроенный интерфейс передачи данных RS232, USB, Ethernet;
  • Электроизолированный встроенный аналоговый выход: через P0-разъем ALMEMO.

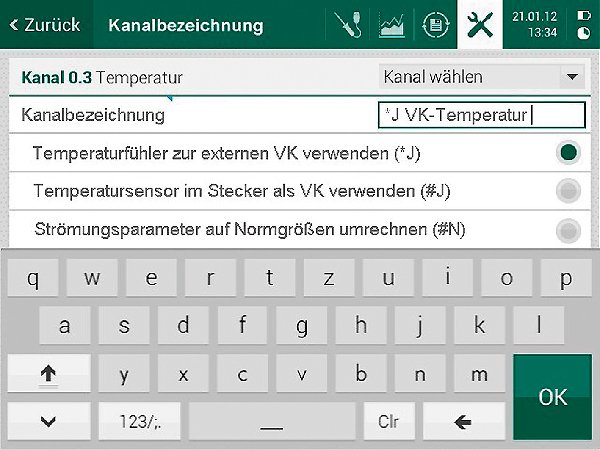

Интуитивно понятная система меню с функциями программирования:

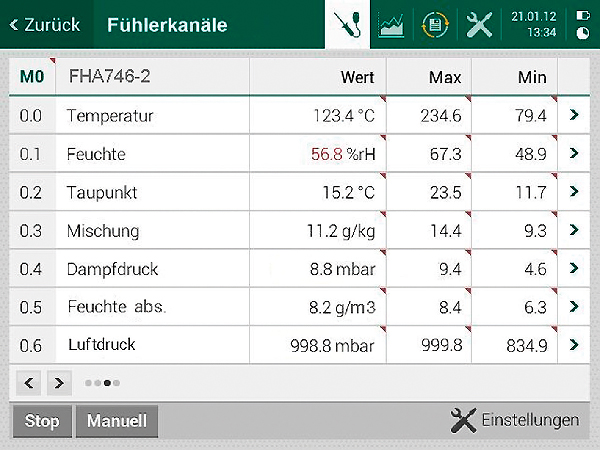

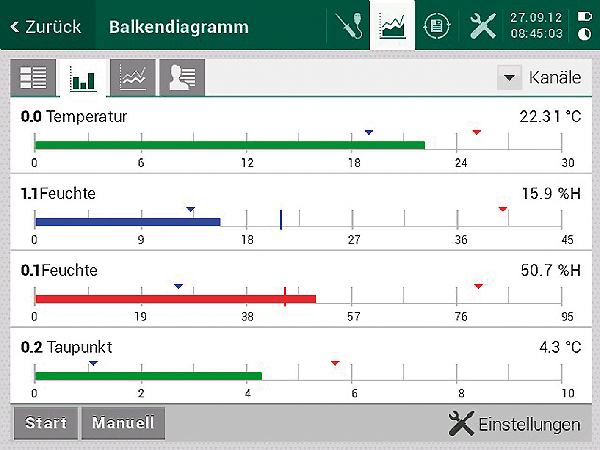

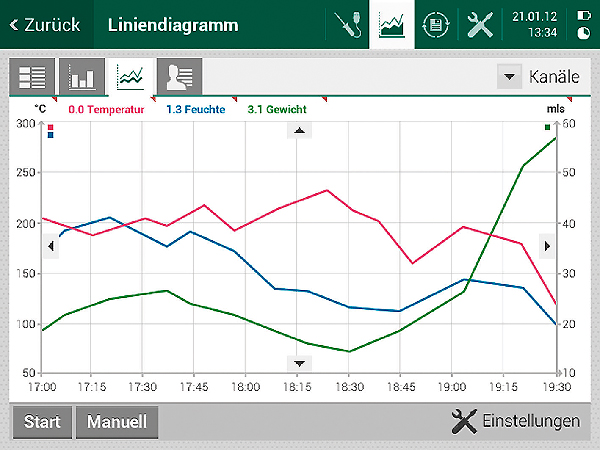

  • 9 меню измерений (3 меню может быть настроено пользователем под конкретную задачу - 50 функций на выбор), последовательный вывод от 1 до 12 измеренных значений, числовое и графическое отображение измерений, построение диаграмм, мастер настройки и контекстная справка. Легкое и понятное программирование датчиков, измерительных каналов и диапазонов, внешних подключаемых модулей.

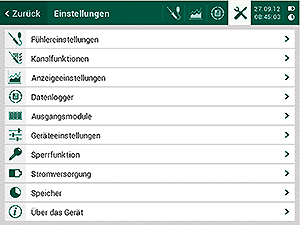

  • 8 программируемых меню для задания параметров: цикла измерений, временных интервалов, памяти, выходных модулей и параметров питания. Программирование датчиков аппаратными средствами прибора, без использования ПО: диапазон, измерительные каналы, масштаб измеряемых величин, комментарии и т.п.
  • 10 мастеров настройки, облегчающих сложное конфигурирование прибора: масштабирование, 2-х точечная коррекция измерительной кривой, вычислительные функции, опорные каналы. Программирование датчиков теплового потока, вычисление индекса WBGT, адресная настройка аналогового выхода и выходов тревоги.

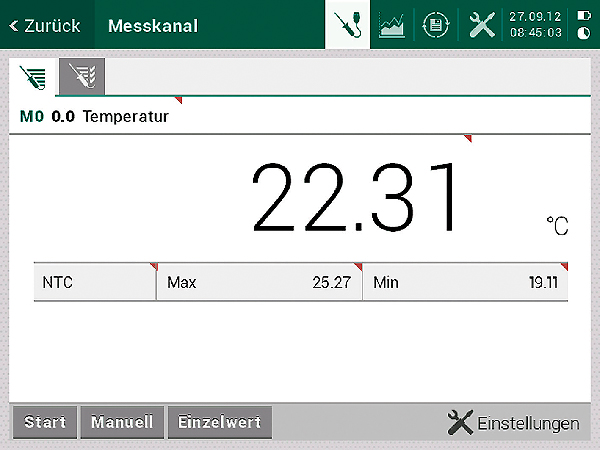

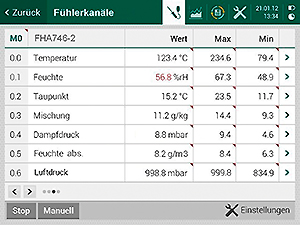

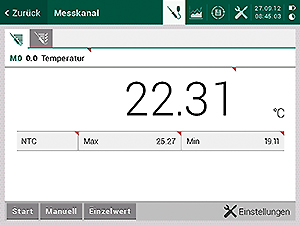

Простое и наглядное отображение - удобная работа с сенсорным экраном:





Комплект поставки (2 варианта):

  • Комплект 1 (Переносной прибор в корпусе со складной подставкой MA710): Измерительный прибор и регистратор данных ALMEMO 710, 10 измерительных входа ALMEMO для подключения датчиков, сенсорный графический дисплей, Внутренняя память 8 Мб EEPROM (до 1.500.000 измеренных значений) c возможностью подключения дополнительной памяти, 3 сенсорных клавиши управления; 2 встроенных литиевых заряжаемых аккумулятора, всего 13,8 часа (время полной зарядки 3 часа) + блок питания 12В, 2,5А с разъемом ALMEMO (ZA1312NA9); USB кабель данных, электроизолированный, max 230.4 Кб (ZA1919DKU); Кейс для хранения и переноски прибора (ZB9710TK).

  • Комплект 2 (Стационарный прибор в корпусе с крепежом для настенного монтажа MA710WG): Измерительный прибор и регистратор данных ALMEMO 710, 10 измерительных входа ALMEMO для подключения датчиков, сенсорный графический дисплей, Внутренняя память 8 Мб EEPROM (до 1.500.000 измеренных значений) c возможностью подключения дополнительной памяти, 3 сенсорных клавиши управления; 2 встроенных литиевых заряжаемых аккумулятора, всего 13,8 часа (время полной зарядки 3 часа) + блок питания 12В, 2,5А с разъемом ALMEMO (ZA1312NA9) USB кабель данных, электроизолированный, max 230.4 Кб (ZA1919DKU).

+ для каждого комплекта
  • Интерфейс ввода/вывода и передачи данных ALMEMO: 2 выхода А1, А2 (аналоговый выход, USB, RS232, Ethernet) и 1 разъем DC для подключения внешнего питания.
  • Опция KL: Многоточечная калибровка, Специальные измерительные диапазоны (OA710KL) (См. Каталог. Глава 01.17 и 03.03).
  • Опция Q5: Скорость измерений 500 измерений в секунду на 1 измерительный канал (OA710Q5) (См. Каталог. Глава 01.05).
  • Руководство по эксплуатации, учебник ALMEMO с программным обеспечением AMR-Control.
  • Сертификат испытаний завода-изготовителя.



Дополнительные принадлежности:

  • USB-кабель данных с питанием датчика 5В от ПК, без гальванической изоляции (рекомендуется опция - Измерительный модуль OA710GT с гальванической изоляцией) (ZA1919DKU5);
  • Внешний адаптер дополнительной памяти: USB card reader с картой памяти micro SD (ZA1904SD);
  • Ethernet кабель данных, электроизолированный, max 115.2 Кб (ZA1945DK);
  • Большой алюминиевый кейс для хранения и переноски прибора (ZB2590TK2);
  • Аналоговый выходной кабель -1,25…2,0В (ZA1601RK);
  • Триггерный и сигнальный кабель (2 НО, 0,5 A, 50 В DC) (ZA1006EKG).





Аксессуары для измерительных приборов Almemo® - Каталог продукции на русском языке (784 Кб).


Широкий выбор аксессуаров для измерительных приборов ALMEMO®:

- Удлинительный кабель для NiCr-Ni термопар;
- Удлинительный кабель для датчиков;
- GPS мышь для определения местоположения;
- Термопринтер;
- Аксессуары для измерительных приборов. Кейсы для переноски;
- Адаптеры питания. DC кабели для адаптеров питания.





Качество продукта "Made in Germany"



За более подробной информацией и консультациями обращайтесь в отдел продаж компании "Вектор-Инжиниринг" по тел. (812) 329-33-41, 327-23-20.
